BATZ系列軟啟動器 智能型旁路電機軟起動器
BATZ系列軟啟動器是聯洲電器自主品牌的一款電動機啟動器系列，啟動時的電流從軟啟動器里面過，啟動完成后切換至旁路接觸器運行，并集成多種電機保護功能，使電機能安全地運行，出現任何故障軟啟動器都可以隨時控制，確保電機不被燒壞，避免造成損失。
BATZ系列軟啟動器規格從5.5KW至500KW，集軟起、軟停、電流監測、多種保護功能于一身，給您接線簡單，維護方便的感覺，更重要的是我們保質保用！聯洲軟啟動生產線有著嚴苛的裝配要求，每個工段都必須量化，沒有含糊的細節，使用的元件必須100%耐用，以此來保證我們的軟啟動產品做工扎實、質量過硬。
軟啟動器主回路接線圖

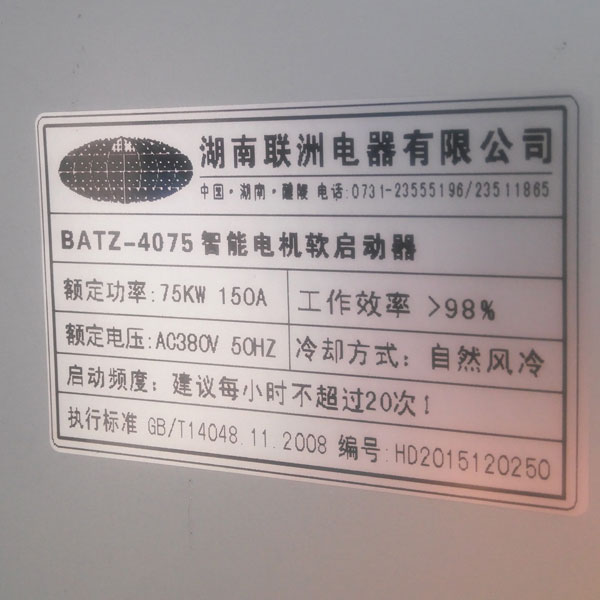

BATZ系列軟啟動器技術參數
| 生產標準 | 符合國家標準：GB14048.6-98 |
| 電源（V伏特） | AC380-15%...415+10% 400-15%...500+10% |
| 頻率 | 50-60HZ赫茲 |
| 適用電機 | 鼠籠式三相異步電動機 |
| 保護功能 | 過流、過載、電源缺相、過壓、欠壓、過熱 |
| 過程調節 | 起動、停止時間可調，電流電壓按負載輕重調大調小 |
| 顯示和控制 | 五位LED數碼管顯示，可設置面板控制、端子控制、遠程控制 |
| 起動頻度 | 建議每小時不超過20次 |
| 防護等級 | IP40（可協議） |
| 抗沖擊 | 15G 11MS |
| 抗震能力 | 海拔地面起3000米以下，振動力裝置0.5G以下 |
| 溫度 | 工作環境0...+40不降容（+40-60℃之間，每升高1℃電流降低1.2%）存貯：-25...+70℃ |
| 濕度 | 95%無冷凝或滴水 |
| Z大工作高度 | 1000米以下不降容，1000米以上每增加100米電流降低0.5% |
| 冷卻方式 | 自然風冷 |
| 產品質保 | 交貨之日起壹年 |
| 供貨期 | 壹天，數量多根據生產任務排單 |
BATZ系列軟啟動器形和安裝尺寸
| 型號 規格（KW） | 額定電流 （A） | 外形尺寸 | 安裝尺寸 | 安裝孔徑 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| BATZ-4005 5.5KW | 11 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4008 7.5KW | 15 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4011 11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4015 15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4018.5 18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4022 22KW | 44 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4030 30KW | 60 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4037 37KW | 74 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4045 45KW | 90 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4055 55KW | 110 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4075 75KW | 150 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| BATZ-4090 90KW | 180 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| BATZ-4110 110KW | 220 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| BATZ-4132 132KW | 264 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| BATZ-4160 160KW | 320 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| BATZ-4185 185KW | 370 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| BATZ-4220 220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| BATZ-4250 250KW | 500 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| BATZ-4280 280KW | 560 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| BATZ-4320 320KW | 640 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| BATZ-4400 400KW | 800 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| BATZ-4450 450KW | 900 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| BATZ-4500 500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
BATZ系列軟啟動器基本功能設置
| 功能代碼 | 功能名稱 | 設定范圍 | 出廠值 | 說明 |
| F0 | 起始電壓 | 30-70% | 40 | 電壓斜坡模式有效，代碼FB設1時可修改，FB設0時起始電壓為40% |
| F1 | 軟起時間 | 2-60S | 16 | 電壓斜坡模式有效，代碼FB設1時修改有效 |
| F2 | 軟停時間 | 0-60S | 04 | 設置0為自由停車，一托N時請設置為0 |
| F3 | 起動延時 | 0-999S | 00 | 按起動鍵用，倒計時方式延時啟動，設0立即起動。 |
| F4 | 編程延時 | 0-999S | 00 | 運行繼電器輸出（03，04端子）設0時立即吸合 |
| F5 | 間隔延時 | 0-999S | 00 | 過熱解除時也延時，延時期間狀態指示燈閃爍提示 |
| F6 | 起動限制電流 | 50-500% | 400 | 限流模式有效，代碼FB設0時修改有效，FB設1時限流值Z大400% |
| F7 | Z大工作電流 | 200% | 100 | F6，F7參數的輸入方式由F8決定 |
| F8 | 鍵盤顯示方式 | 00-03 | 01 | 顯示電流數值、百分比 |
| F9 | 欠壓保護 | 60-90% | 80 | 低于80%電壓時開始保護 |
| FA | 過壓保護 | 100-130% | 120 | 超過120%電壓時開始保護 |
| FB | 起動模式 | 00-05 | 01 | 00限流，01電壓，02突跳+限流，03突跳+電壓，04電流斜坡，05雙閉環 |
| FC | 輸出保護允許 | 00-04 | 02 | 00初級，01輕載，02標準，03重載、04高級 |
| FD | 操作控制方式 | 00-07 | 00 | 設0時為鍵盤操作，2為端子控制 |
| FE | 重起動允許 | 00-09 | 00 | 0：禁止，01-09自動重起次數 |
| FF | 參數修改允許 | 00-01 | 01 | 00：不允許修改，01允許修改參數 |
| FH | 通信地址 | 00-64 | 00 | 用于多臺設備與上位機通訊 |
| FJ | 編程輸出 | 00-07 | 00 | 7種運行繼電器輸出（03，04端子）動作設置 |
| FL | 軟停限流 | 0-1 | 00 | 自由停機模式 |
| FP | 電機功率 | 5-500KW | 90 | 匹配90KW以下電動機 |
| 提示：更詳細設備請索要說明書！ | ||||
BATZ系列軟啟動器一二次接線圖
| 端子標記 | 端子名稱 | 說 明 |
| Ｒ、Ｓ、Ｔ | 主電路電源輸入 | 連接三相交流電源 |
| Ｕ、Ｖ、Ｗ | 軟起動輸出連接 | 連接三相交流電動機 |
| Ａ2、Ｂ2、Ｃ2 | 旁路連接 | 連接旁路電磁接觸器輸入端 |
| Ｇ | 接大地 | 和箱體接地端子連接 |
