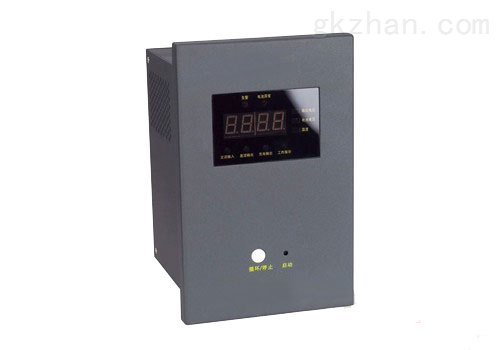

CYDY-500W/24V直流操作電源
概述
CYDY-500W/24V系列嵌入式電流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路提供可靠地不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備提供直流操作電源。
CYDY-500W/24V系列嵌入式直流電源裝置具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置zui大輸出功率可達2000W，可以滿足不同負載的需求。
CYDY-500W/24V系列嵌入式體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般點流屏系統更可靠，更經濟，又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。
CYDY-500W/24V系列嵌入式直流電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能、可以方便地實現無人值守的遠程自動化管理。
應用范圍
CYDY-500W/24V系列嵌入式直流電源裝置主要應用于各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置
產品型號說明
CYDY-500/XXX
注：(CYDY代表嵌入式電源型號，500代表持續輸出額定功率W，直流輸出額定電壓V),本設備交流輸入電壓范圍為;85VAC-265VAC,本設備直流輸出電壓等級為：220VDC/110VDC/48VDC/24VDC
技術參數
1、使用環境條件
工組環境溫度：-10℃~+45℃；
zui大月平均相對濕度：≤90%
zui大日平均相對濕度：≤95%
海拔高度：不大于2000米。
工作環境條件：無導電微粒塵埃，無腐蝕金屬盒破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的捂菌純在。
2、輸入電源
交流輸入電壓：85~265VAC
頻率：50HZ±10%
波形：正弦波，波形畸變＜5%
功率要求：單臺不小于150VA
3、輸出功率及功耗
（1）連續運行功率：
連續運行：≤500-1000-2000W
可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8~24小時。
短時運行功率：≤500W,
可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。
瞬時運行功率：≤2000W，100ms。
可滿足VS1、VD4、ZN21等大多數10kv系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。
（2）功率消耗:裝置本身消耗的功率不大于12W。
4、蓄電池的充放電
裝置外接2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間有蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿。
5、通信速率及規約
通信速率9600bps
規約采用MODEBUS通信規約。
CYDY-500W/24V嵌入式電源參數
| 型號 | CYDY-500W/24V |
| 品牌 | 聯洲電器 |
| 輸出電流 | 20A |
| 輸入電壓 | AC220V或DC24V |
| 輸出電壓 | 24V |
| 額定輸出功率 | 500W |
| 短時輸出功率 | 1000W（20s） |
| 瞬時輸出功率 | 2000W |
| 頻率范圍 | 50HZ±10% |
| 晶體管鏈接方式 | 全橋式 |
| 工作效率 | 90% |
| 輸出紋波噪音 | ≤5V |
| 輸出電壓精度 | ≤±1% |
| 電壓調整率 | ±1% |
| 負載調整率 | ±1% |
符合標準
絕緣性能符合GB/T14598.3-93的有關標準。
對電壓突降適應能力符合GB/T17626.11-1999的規定。
電磁兼容性能：
—對靜電放電的不敏感性符合GB/T15153.1-1998的3級規定；
—對工頻磁場干擾的不敏感性符合GB/T15153.1-1998的3級規定；
—對快速瞬變脈沖群干擾的不敏感性符合GB/T17626.4-1998的3級規定；
—對高頻干擾的不敏感性符合DL/T721-2000的規定；
—對浪涌干擾的不敏感性符合DL/T721-2000的規定。
產品特點
1、分散安裝，節省占地面積，降低造價
根據嵌入式的設計思想，CYDY-500W/24V系列嵌入式電流電源裝置直接安裝在智能開關柜的儀表箱內（或戶外裝置的電動操作箱內），可節省直流屏占地面積。
因電源在開關柜內，可減少電纜的使用量，節約一次設備投資及電纜施工工作量；在總臺數不多時，其總價低于直流屏系統，可降低工程總糟踐；同時在運行時可減少備件，節約運行成本。
2、嵌入式供電方式，可靠性極大提高
采用嵌入式的供電方式，當某一回路發生故障時，其它回路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。
3、多種輸入輸出方式，適用范圍廣
CYDY-500W/24V系列能根據客戶的需求提供直流220v/110V/48V/24V輸出，交流輸入范圍為85~265V，靈活適用于PT及市電供電。
4、智能化管理維護
智能化高頻電源技術，自檢測、自診斷，可當地顯示，報警，也可聯網通信，實現無人值守得人自動化遠程管理。
內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延遲蓄電池的壽命，使運行時更加可靠和安全
