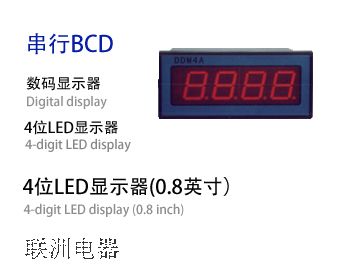

DDM4A / CMD4A 4位LED顯示器 顯示值與PLC內部數據一致
DDM4A / CMD4A 4位LED顯示器用于可編程控制器(簡稱PLC)、DCS、計算機等控制、采集系統顯示某些數據、參數(如溫度、壓力、流量、速度、角度、位置、數量、頻率、轉速、電壓、電流、功率、時間、故障代碼等)。
■主要特點
●4線串行BCD碼通訊方式; .●4位0.8"LED數碼顯示;
●0000~9999 顯示范圍;
●帶正負號及5個擴展特殊符號顯示;
●小數點位置可編程控制;
●采用晶體管開關量輸出驅動，單表僅需要4個開關量輸出點，在多表連接方式下可共用選通輸出點，節約大量I/O點;
●電源極性保護;
●顯示值與PLC內部數據一致，精確，無誤差、無零漂、無需計量。
■主要參數
| 工作電壓 | DC 4.8～5.5V未隔離 | |
| 功率消耗 | ≤460mW | |
| 驅動隔離 | 有 | |
| 額定驅動電壓 | DC 24V | |
| 驅動電壓、電流 規范 | “0” | 0～5V/0～1mA |
| “1” | 15～30V/3～6.1mA | |
| 接口信號 | 源、漏型晶體管輸出可任意選擇 | |
| 傳送距離 | 非屏蔽電纜<30M | |
| 顯示方式 | LED數字顯示，字高20mm (0.8”) | |
| 特殊顯示 | －、P、L、H、E 小數點位置可編程 | |
| 脈沖寬度 | >2ms | |
| 刷新速度 | >14×2ms | |
| 顯示精度 | 與PLC內部對應數據一致 | |
| 外形尺寸 | 寬96×高48×深112mm | |
| 重量 | 不含包裝約0.12Kg | |
| 安裝方向 | 任意 | |
| 工作溫度 | －10 ～ +55℃； | |
| 工作濕度 | 35 ~ 85%（不結露）； | |
■使用方法
多功能數碼顯示表接收四位串行BCD碼通訊數據。通訊模式的技術規范和接線方式如下:●技術規范內容:
顯示表接收如下圖所示的數據傳送規范:
■數據傳送規范注釋:
▲對于DDM4A四位顯示表，第13個脈沖數據D4為小數點位置數據，并且當?shù)?3個脈沖數據完成后DDM4A將自動按接收的新數據刷新本表顯示;
▲對于DDM5A五位顯示表，第15個脈沖數據D5為小數點位置數據，并且當?shù)?5個脈沖數據完成后DDM5A將自動按接收的新數據刷新本表顯示;
●接線方式:本顯示表可以單表使用，也可多表使用。

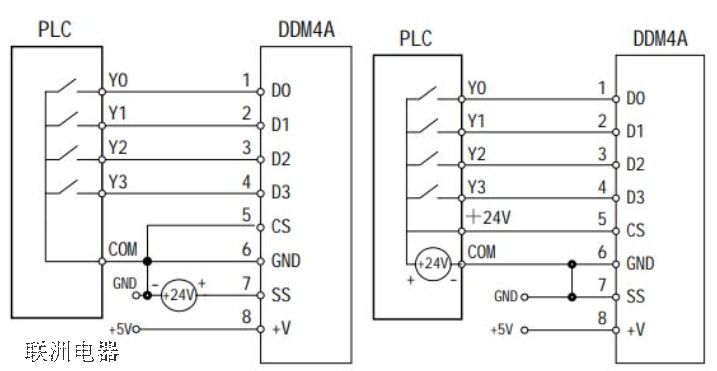

▲單表接線見下圖所示:單表使用時只需要4個晶體管輸出點。
漏驅動方式接線圖 源驅動方式接線圖
▲多表接線

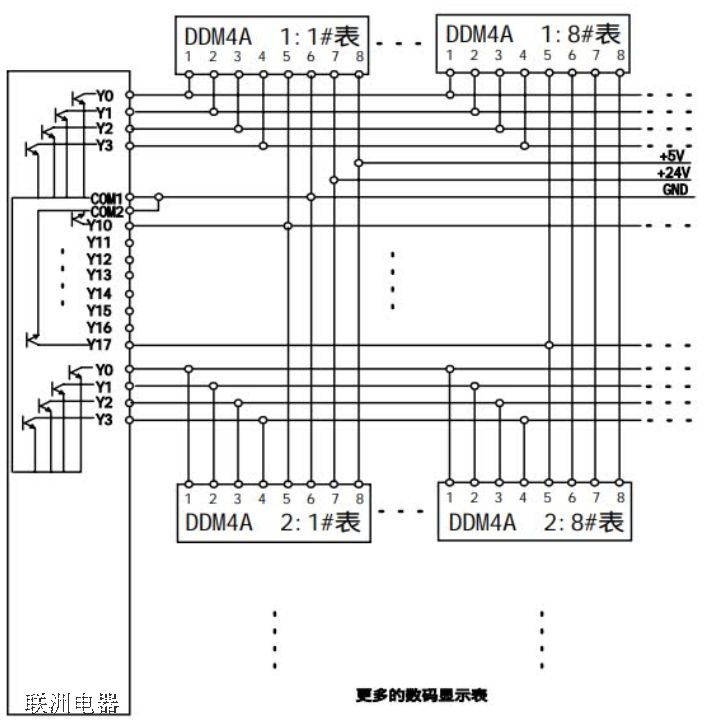

下圖為采用三菱FX系列PLC晶體管輸出模塊驅動多塊顯示表接線示意。多表驅動連接示意：
若像上圖所示有16塊共計2組儀表，則每點輸出同時驅動儀表選通點為2點(組)，電流為2X6= 12mA，遠遠小于模塊驅動24V/500mA能力。并且共使用8+4+4=14個輸出點，平均每塊表僅耗14/16 =0.875點;
隨著驅動表的不斷增加，平均每塊表耗用點數不斷下降。如果按每點驅動能力計算在不擴大驅動電流條件下，Z多可驅動500/6 -83組表，按每組8塊計算，共可驅動83X8=664塊顯示表，占用晶體管輸出點為8+4X83=340點，每塊表平均僅耗約340/664= :0.512點;
由于采用14 個脈沖為1塊表需要的脈沖數。串接8塊表共需要8X14=112個脈沖。按3ms輸出一個脈沖計算。故完成一個循環顯示刷新周期需要112X3=336mS，即0.336秒即可完成數據顯示更新。按此規律，只要保持8個顯示表選通點，即便達到幾百塊表，刷新速度也基本不變。
驅動DDM數碼表應為晶體管輸出型。而機械式繼電器輸出型存在10ms過渡狀態且觸點壽命有限，固態繼電器輸出型存在著殘余電流，可能會引起數碼表誤動作，因此我們不推薦使用。
■顯示參數
| DDM4A顯示 | D0-D4內容 | D數據 | 小數點位置 |
| 0 | 0 | 0 | 0000 |
| 1 | 1 | 1 | 1111. |
| 2 | 2 | 2 | 222.2 |
| 3 | 3 | 3 | 33.33 |
| 4 | 4 | 4 | 4.444 |
| 5 | 5 | 5555 | |
| 6 | 6 | 6666 | |
| 7 | 7 | 7777 | |
| 8 | 8 | 8888 | |
| 9 | 9 | 9999 | |
| - | 10 | ---- | |
| P | 11 | PPPP | |
| L | 12 | LLLL | |
| H | 13 | HHHH | |
| E | 14 | EEEE |
顯示值與驅動數據見下表所示:

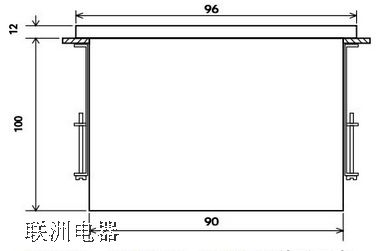

DDM4A、DDM4A1、DDM4A2外形尺寸

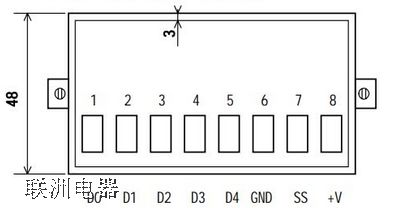

DDM4A接線端子(開孔尺寸為92mmX 44mm )
