DY22GAFI166數顯表
DY2000(AF)PID調節帶閥位跟蹤數字/光柱顯示儀表DY21AF、DY22AF、DY26AF、DY27AF、DY28AF、DY29AF、DY21GAF、DY22GAF、DY26GAF、DY27GAF、DY28GAF、DY29GAF
1. 控制輸出由遠程開關切換跟蹤閥位輸入或儀表PID運算結果輸出，具有后備手操功能。
2. 手動操作時調節輸入自動跟蹤閥位輸入。
3. 4種報警方式選擇。
4. 多種調節輸出方式。
5. 傳感器斷線時自動輸出安全閥位值。
6. PID參數自整定。
7. 同時帶測量信號變送輸出。
8. 東輝協議﹑MODBUS(RTU)協議，組態選擇。

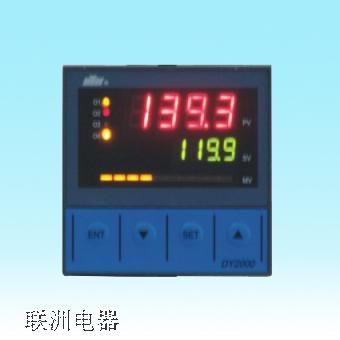

DY2000 PID調節帶閥位跟蹤數字/光柱顯示儀表
一、主要特點：
1. 快捷方式設定目標值。
2. 手動時閥位自動跟蹤，實現手動/自動無擾切換。
3. 傳感器斷線時自動輸出安全閥位值。
4. 具有多種調節輸出方式。
5. PID參數自整定或人工整定。
6. 可同時帶測量信號變送輸出。
二、DY2000 PID調節帶閥位跟蹤數字/光柱顯示儀表型譜
| 型 譜 | 說 明 | ||||||||||
| DY | 大延牌智能型儀表 | ||||||||||
|
| 2 | SMT+開關電源(AC:85V～265V 50/60Hz) | |||||||||
|
| 1 | 寬×高×深：(160×80×115) mm | |||||||||
| 2 | (80×160×115) mm | ||||||||||
| 6 | (96×48×112) mm | ||||||||||
| 7 | (72×72×100) mm ＊ | ||||||||||
| 8 | (48×96×112) mm | ||||||||||
| 9 | (96×96×112) mm | ||||||||||
|
| AF | 自整定PID調節帶閥位跟蹤 | |||||||||
| GAF | 自整定PID調節帶閥位跟蹤+雙光柱 ＊ | ||||||||||
|
| V | 調節器（1～5）V標準電壓輸出（O4） | |||||||||
| I | 調節器（4～20）mA標準電流輸出（O4） | ||||||||||
| S | 調節可控硅過零控制輸出（O4） | ||||||||||
| W | 調節PWM調寬電壓輸出（DC20V、20mA） （O4） | ||||||||||
| R | 調節PWM調寬繼電器輸出（O4） | ||||||||||
|
| 0 | 無輸出 | |||||||||
| 1 | 報警（O2）+報警（O3） | ||||||||||
| 5 | （4～20）mA變送輸出（O2）+報警（O3） | ||||||||||
| 6 | （1～5）V變送輸出（O2）+報警（O3） | ||||||||||
| 9 | 用戶特殊要求的輸出 | ||||||||||
| 6 | 閥位信號：（4～20）mA | ||||||||||
| 8 | 閥位信號：（1～5）V | ||||||||||
| 0 | 輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V | ||||||||||
| 1 | 適配K、B、J、E、T、S、R熱電偶 | ||||||||||
| 2 | 適配Pt100、Cu50熱電阻 | ||||||||||
| 3 | 適配霍爾變送器mV | ||||||||||
| 4 | 適配遠傳壓力表（30～350）Ω | ||||||||||
| 6 | 適配（4～20）mA輸入，量程自由設定 | ||||||||||
| 8 | 適配（1～5）V輸入，量程自由設定 | ||||||||||
| 9 | 用戶特殊要求的分度號 | ||||||||||
|
| 缺省為220VAC供電 | ||||||||||
| D | 24VDC供電 | ||||||||||
|
|
| 缺省為無附加24VDC饋電電源輸出 | |||||||||
| P | 附加24VDC饋電電源輸出 | ||||||||||
＊ 報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 雙光柱的儀表僅有兩種外型尺寸：（160×80×115）mm （80×160×115）mm
＊ 特殊要求請與廠家聯系
