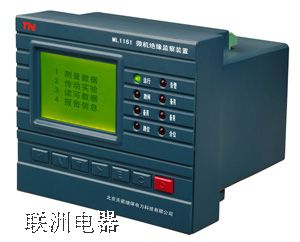

ML1161型微機絕緣監察裝置
產品型號：ML1161
適用范圍： ML1161型微機絕緣監察裝置適用于35kV以下電壓等級的小電流接地系統，來監視母線的接地情況，具備母線絕緣監察、母線失壓及PT斷線監視功能。
主要特點：
采用快速數字信號處理器（DSP）,構成簡潔高效的數字采集和處理系統；
采用先進的工業級芯片和先進的工藝設計理念，使裝置的硬件系統具有高抗干擾能力和工作可靠性；
良好的人機界面，清晰的漢字液晶顯示，人性化的操作菜單，操作信息、保護信息一目了然，操作簡單方便，現場免維護；
軟件設計的模塊化、通用化、使功能配置更加靈活；
具有12路開關量輸入，2路繼電器輸出；
實現三相電壓、零序電壓等電參數的測量；
具有故障記錄、告警記錄及事件記錄功能，便于對故障、告警原因進行分析； 裝置可選配通過現場總線CAN（內部101規約）與監控系統進行信息交換。
全封閉塑料機殼，具有很強的防塵和抗靜電干擾能力，適合于分布式就地安裝在開關柜上，裝置設計新穎，結構合理，便于安裝、配線和調試。
技術參數：
1.1.1 工作電源：AC/DC110V、AC/DC220V及DC24V（訂貨注明）。
1.1.2 額定交流數據
交流電壓Un：100V/線，57.7V/相；
頻率：50Hz。
1.1.3 交流回路過載能力
施加1.2Un裝置可持續工作；
1.1.4 功率消耗
直流電源回路：在額定電壓下，正常時＜4W，動作時＜6W；
交流回路：＜0.5VA/相。
1.1.5 開關量輸入回路額定電壓：DC24V（由裝置內部電源提供）。
1.1.6 輸出觸點容量：直流220V接通5A（不斷弧）。
1.1.7 精確工作：
電壓：0.1Un～1.2Un。
1.1.8 動作值誤差：
電壓動作值誤差不超過±3%；
0~40s延時動作值平均誤差不超過±1％或±40ms；
0~999.9s延時動作值平均誤差不超過±1%或±0.2s。
