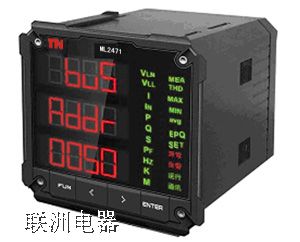

ML2471綜合電力測控儀表
產品型號：ML2471
適用范圍： ML2471綜合電力測控儀表是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能配電儀表，它集數據采集分析與控制功能于一身，可以代替多種儀表、繼電器、變送器和其他元件，適宜安裝在配電室內的柜體上。
主要特點：
采用快速集成度高的32位MCU，構成簡潔高效的數字采集和處理系統；
完善的自檢功能；
采用先進的工業級芯片和先進的工藝設計理念，使儀表的硬件系統具有高抗干擾能力和工作可靠性；
具有高亮度數碼管顯示；
全封閉塑料機殼，具有很強的防塵，抗靜電干擾能力，適合于分布式就地安裝在開關柜上，儀表設計新穎，結構合理，便于安裝、配線和調試；
滑塊式安裝，免螺絲設計；
可通過WEB網頁遠程監控，操作方便。
采用快速集成度高的32位MCU，構成簡潔高效的數字采集和處理系統；
完善的自檢功能；
采用先進的工業級芯片和先進的工藝設計理念，使儀表的硬件系統具有高抗干擾能力和工作可靠性；
具有高亮度數碼管顯示；
全封閉塑料機殼，具有很強的防塵，抗靜電干擾能力，適合于分布式就地安裝在開關柜上，儀表設計新穎，結構合理，便于安裝、配線和調試；
滑塊式安裝，免螺絲設計；
可通過WEB網頁遠程監控，操作方便。
功能描述：
全電量測量：相電流、相電壓、線電壓、有功功率、無功功率、功率因數、頻率等；
四象限電度計量（kWh、kvarh）；
交流量參數越限報警功能，越限定值及時間可整定；
4路可配置的越限報警繼電器輸出功能；
7路開關狀態量輸入，其中2路可配置為電度脈沖量輸入（有功電度、無功電度）；
1路可配置的模擬量輸出功能；
完善的事件記錄和告警記錄功能：256條事件記錄、32條告警記錄，所有記錄掉電保持。事件記錄包括事件時間和時間名稱，告警記錄包括動作時間、動作值和動作類型；
2個RS-485通訊接口，1個以太網通訊接口，支持標準MODBUS通訊協議；
傳動功能支持鍵盤控制繼電器輸出，進而控制電氣主回路通斷；
支持用戶按權限訪問，提高裝置的安全性；
支持WEB訪問，實現遠程讀寫裝置運行信息、記錄信息和定值。
四象限電度計量（kWh、kvarh）；
交流量參數越限報警功能，越限定值及時間可整定；
4路可配置的越限報警繼電器輸出功能；
7路開關狀態量輸入，其中2路可配置為電度脈沖量輸入（有功電度、無功電度）；
1路可配置的模擬量輸出功能；
完善的事件記錄和告警記錄功能：256條事件記錄、32條告警記錄，所有記錄掉電保持。事件記錄包括事件時間和時間名稱，告警記錄包括動作時間、動作值和動作類型；
2個RS-485通訊接口，1個以太網通訊接口，支持標準MODBUS通訊協議；
傳動功能支持鍵盤控制繼電器輸出，進而控制電氣主回路通斷；
支持用戶按權限訪問，提高裝置的安全性；
支持WEB訪問，實現遠程讀寫裝置運行信息、記錄信息和定值。
技術參數：
1.1.1 工作電源：AC/DC110V或AC/DC220V（訂貨注明）。
1.1.2 額定交流數據
交流電流In： 5A或1A（訂貨注明）；
交流電壓Un： 380V/線（自適應100V/線）；
頻率：50Hz。
1.1.3 測量精度
頻率：0.1%；
電流：0.2%；
電壓：0.2%；
功率：0.5%；
功率因數：0.5%
電度：1.0%。
1.1.4 精確工作：
電流：0.02In～1.2In；
電壓：0.2Un～1.2Un。
1.1.5 交流回路過載能力
施加1.2In～2In儀表可持續工作；
施加1.2Un儀表可持續工作；
施加20In持續1s后無絕緣損壞。
1.1.6 功率消耗
直流電源回路：在額定電壓下，正常時＜4W，動作時＜6W；
交流回路：＜0.5VA/相。
1.1.7 開關量輸入回路額定電壓：DC24V（由儀表內部電源提供）。
1.1.8 輸出觸點容量：直流220V接通5A（不斷弧）。
1.1.9 動作值誤差：
電流動作值誤差不超過±3%；
電壓動作值誤差不超過±3%；
0~999.9s延時動作時間平均誤差不超過±1%或±0.3s。
