低壓電流互感器電氣原理和電壓互感器原理[圖解]
典型的互感器是利用電磁感應原理將高電壓轉換成低電壓，或將大電流轉換成小電流，為測量裝置、保護裝置、控制裝置提供合適的電壓或電流信號。電力系統常用的電壓互感器，其一次側電壓與系統電壓有關，通常是幾百伏～幾百千伏，標準二次電壓通常是100V和100V/ 兩種；而電力系統常用的電流互感器，其一次側電流通常為幾安培～幾萬安培，標準二次電流通常有5A、1A、0.5A等。
1、電壓互感器電氣原理

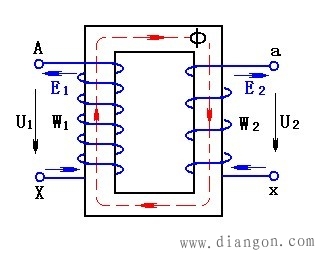

電壓互感器的原理與變壓器相似，如圖1所示。一次繞組(高壓繞組)和二次繞組(低壓繞組)繞在同一個鐵芯上，鐵芯中的磁通為Ф。根據電磁感應定律，繞組的電壓U與電壓頻率f、繞組的匝數W、磁通Ф的關系為：
2、電流互感器電氣原理：

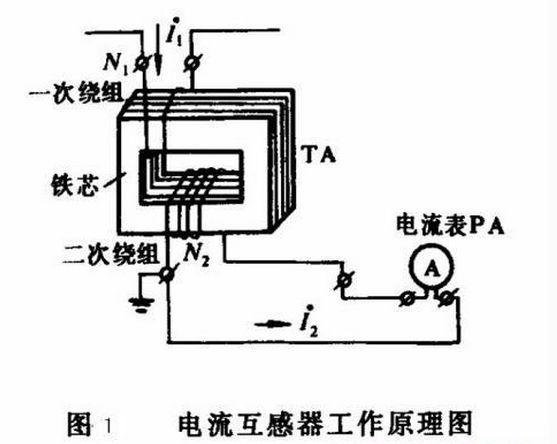

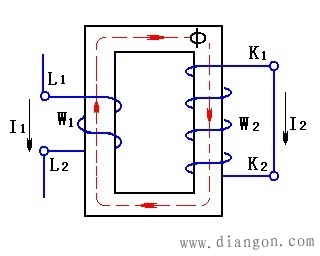

在原理上電流互感器也與變壓器相似，如圖2所示。與電壓互感器的主要差別是：正常工作狀態下，一、二次繞組上的壓降很小（注意不是指對地電壓），相當于一個短路狀態的變壓器，所以鐵芯中的磁通Ф也很小，這時一、二次繞組的磁勢F（F=IW）大小相等，方向相反。
即電流互感器一、二次之間的電流比與一、二次繞組的匝數成反比。
