配電箱零地可以共用嗎？配電箱零排和地排的區別
配電箱中零排和地排的安裝位置沒有明確規定，一般情況下，零排一般安裝在地排的左側，但也有特殊情況，不能根據安裝位置確定零排和地排。
同一個配電箱中，零排和地排的接線端子數量相同。

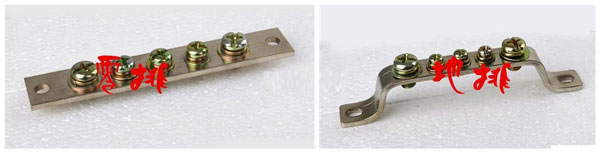

零排是直排，零排兩端在安裝時需要連接絕緣子，不能直接接觸箱體；地排兩端向下彎曲，有一D弧度，安裝時直接在箱體上打孔安裝。配電箱里的小物件，接錯會產生大事故
接線
零排的上口接線，是主開關下口的零線。即零排下口引出的線，均可看作是主開關下口的零線分支。且所有線處于并聯狀態。
地排直接與配電箱殼體相連，由于家用配電箱為安裝箱，因此亦可看作地排直接與大地相連。地排所引出的線，均可看作與大地相連。
作用
零排主要向1P斷路器（無零線）回路提供零線。配電箱里的小物件，接錯會產生大事故
地排是為所有插座回路提供地線。所有三腳插頭中，Z上面一個插頭是電器接地裝置。功率較高的用電器一般安裝接地裝置，以免內部發生漏電對用戶或電器造成危害。配電箱里的小物件，接錯會產生大事故
接地區別
如果是普通用戶，可以通過上述內容輕松區別零排和地排。但如果是稍微對電學有些了解的朋友，也許會對接地產生誤解。
零線和地線均需接地，但是目的不同。
零線接地，是在變壓器端，中性點接地，使之成為中性線。單相電路中，中性點與接地裝置直接連接而取得大地的參考零電位，中性線一般叫做零線。
地線接地是在配電箱內，主要目的是為了消除電器上的靜電。
