熱繼電器的選型和工作原理以及熱繼電器的結構[圖解]
本文介紹的是電工工作中Z常見的元件之一——熱繼電器，如果您對熱繼電器還不是很了解，那這篇網頁朋友您可得細看了，它介紹的是熱繼電器的選型，熱繼電器的工作原理，熱繼電器的結構包您漲知識。
眾所周知，熱繼電器是利用流過繼電器的電流所產生的熱效應而反時限動作的自動保護電器，用作電動機的過載保護、斷相保護、電流不平衡運行的保護。
熱繼電器的工作原理
當電動機過載時，流過電阻絲的電流超過熱繼電器的整定電流，電阻絲發熱增多，溫度升高，由于兩塊金屬片的熱膨脹程度不同而使主雙金屬片向右彎曲，通過傳動機構推動常閉觸頭斷開，分斷控制電路。
熱繼電器的結構
配合上圖去理解熱繼電器相信您一D很快就能懂的。

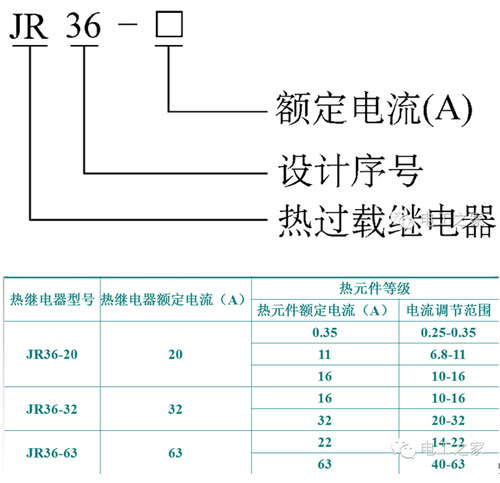

熱繼電器的選型
熱繼電器的選用舉例
例1－3 某機床電動機的型號為Y132M1－6，定子繞組為△接法，額定功率為4kW，額定電流為9.4A，額定電壓為380V，要對該電動機進行過載保護，試選用熱繼電器的型號、規格。
解：根據電動機的額定電流值9.4A，查表1－44可知，應選擇額定電流為20A的熱繼電器，其整定電流可取電動機的額定電流9.4A，熱元件的電流等級選用11A，其調節范圍為6.8～11A；由于電動機的定子繞組采用△接法，應選用帶斷相保護裝置的熱繼電器。因此，應選用型號為JR36－20的熱繼電器，熱元件的額定電流選用11A。
