湖南GY808智能直流電壓電流表的說明書
GY802
GY804
GY805
GY806

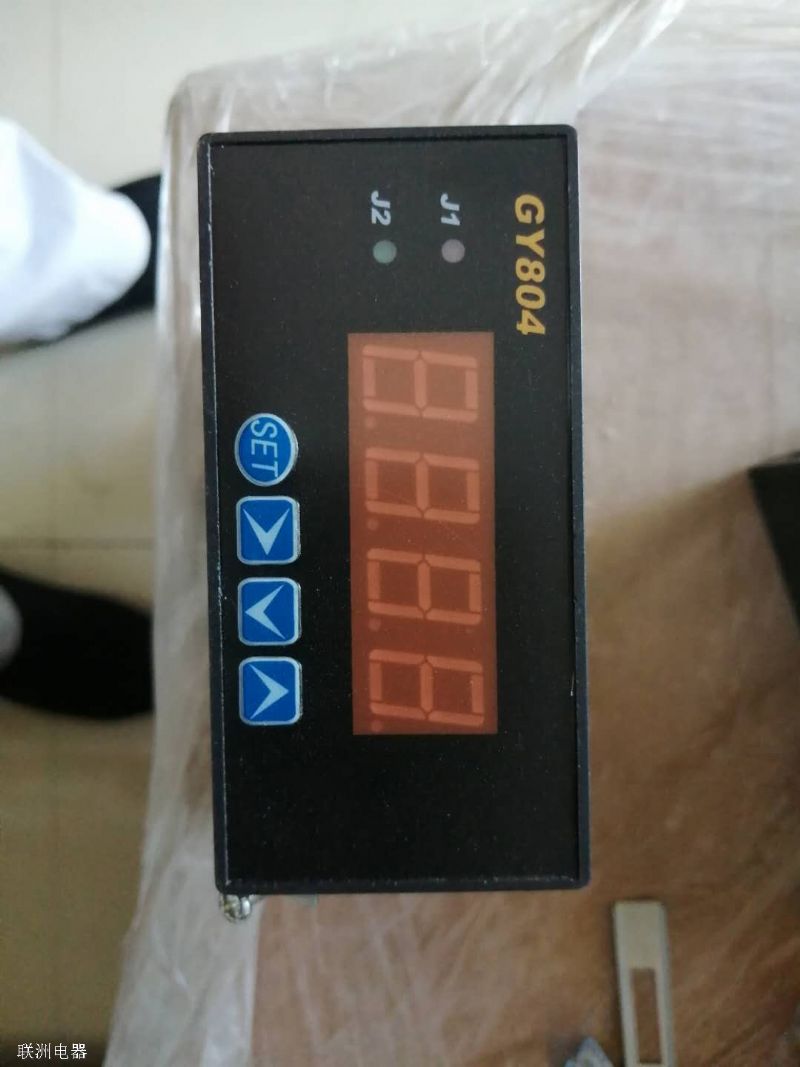

GY808
采用功能強大的16位AD和12位DA的工業級單片機；
電流表兼容輸入直流:5A、1A、100mA、75mV 交流:5A、1A、100mA
電壓表兼容輸入交直流:500V、100V、10V、1V
零值、滿值、小數點可自由設定；
多級數字濾波選擇,有效濾除干擾，消除臨界跳字
靈活實現多種報警(上上限、上下限、下下限）
隔離模擬量變送輸出,變送范圍任意設定，修正
一、主要技術指標
工作電源：AC40～265V(DC40～370V)/2W;
直流測量精度：±(0.8%+3d） 交流測量精度：±(1.0%+5d） 響應頻率：40～400Hz
直流顯示范圍：-1999～9999
交流顯示范圍：0～9999
超限顯示：“EEEE”或“-EEE”
繼電器觸點容量：AC220V/10A
繼電器觸點壽命：10５次
變送輸出精度:±(0.8%+3d）12位
工作溫度：-10～＋75℃ ；相對濕度：≤85％RH 外形尺寸及開孔尺寸（見下表）
1 J1報警指示燈:AH1和AL1參數報警時,該燈亮;
2 J2報警指示燈:AH2和AL2參數報警時,該燈亮;
3 “ ”鍵：進入設定狀態或確認設定的參數
“ ”鍵：位選鍵，用來移動修改參數位；
5 “ ”鍵：減小修改位參數值或向上選擇參數； 6 “ ”鍵：增加修改位參數值或向下選擇參數
2.變送參數的設定方法與量程顯示參數設定方法相同 3.參數定義說明
注7.變送輸出類型選擇：根據變送輸出需要,可選 擇0-20mA或4-20mA。
注8.變送輸出下限值(obL)：變送輸出為 0mA或4mA 時的 對應顯示值。
注9.變送輸出上限值(obH)：變送輸出為20mA時的對應顯 示值。設定的上限值不同，其相應的分辨力也不同。
上限值越小，變送輸出的分辨力越低。
通常情況下，此值與滿值（PvH）設定為同值。
例：用戶需要測量交流電流0～200A，要求被測電流 高于180A時上限報警，被測電流低于120A時下限報警，
并將0～200A的電流變成4～20mA變送輸出,系統供電電 源為AC220V，儀表開孔尺寸為92X45（mm）。
1.儀表選型：儀表選用GY804TB-A智能電流表
附帶繼電器輸出和變送輸出功能
2.儀表接線：輸入端子接4號和8號
3.參數設定：
1）輸入密碼0089，設定輸入信號編號如下： 輸入信號編號 P-Sn＝4（AV：0～5A)；
2）輸入密碼0036，設定量程顯示參數如下：
零值 PvL＝000.0；
滿值 PvH＝200.0；
小數點位置 dot＝1（顯示范圍：0.0～200.0)； 數字濾波系數 FILt 可根據現場干擾酌情設定。
3）輸入密碼0001，設定報警參數如下： 電流上限報警吸合值 AH1=180.0A；
電流上限報警釋放值 AL1=179.7A； 電流下限報警吸合值 AH2=120.0A； 電流下限報警釋放值 AL2=120.3A；
4）輸入密碼 0042，設定變送輸出參數如下： 變送輸出類型選擇 obty=4～20mA；
變送輸出下限值 obL=000.0； 變送輸出上限值 obH =200.0；
GY804
GY805
GY806
GY808
采用功能強大的16位AD和12位DA的工業級單片機；
電流表兼容輸入直流:5A、1A、100mA、75mV 交流:5A、1A、100mA
電壓表兼容輸入交直流:500V、100V、10V、1V
零值、滿值、小數點可自由設定；
多級數字濾波選擇,有效濾除干擾，消除臨界跳字
靈活實現多種報警(上上限、上下限、下下限）
隔離模擬量變送輸出,變送范圍任意設定，修正
一、主要技術指標
工作電源：AC40～265V(DC40～370V)/2W;
直流測量精度：±(0.8%+3d） 交流測量精度：±(1.0%+5d） 響應頻率：40～400Hz
直流顯示范圍：-1999～9999
交流顯示范圍：0～9999
超限顯示：“EEEE”或“-EEE”
繼電器觸點容量：AC220V/10A
繼電器觸點壽命：10５次
變送輸出精度:±(0.8%+3d）12位
工作溫度：-10～＋75℃ ；相對濕度：≤85％RH 外形尺寸及開孔尺寸（見下表）
1 J1報警指示燈:AH1和AL1參數報警時,該燈亮;
2 J2報警指示燈:AH2和AL2參數報警時,該燈亮;
3 “ ”鍵：進入設定狀態或確認設定的參數
“ ”鍵：位選鍵，用來移動修改參數位；
5 “ ”鍵：減小修改位參數值或向上選擇參數； 6 “ ”鍵：增加修改位參數值或向下選擇參數
2.變送參數的設定方法與量程顯示參數設定方法相同 3.參數定義說明
注7.變送輸出類型選擇：根據變送輸出需要,可選 擇0-20mA或4-20mA。
注8.變送輸出下限值(obL)：變送輸出為 0mA或4mA 時的 對應顯示值。
注9.變送輸出上限值(obH)：變送輸出為20mA時的對應顯 示值。設定的上限值不同，其相應的分辨力也不同。
上限值越小，變送輸出的分辨力越低。
通常情況下，此值與滿值（PvH）設定為同值。
例：用戶需要測量交流電流0～200A，要求被測電流 高于180A時上限報警，被測電流低于120A時下限報警，
并將0～200A的電流變成4～20mA變送輸出,系統供電電 源為AC220V，儀表開孔尺寸為92X45（mm）。
1.儀表選型：儀表選用GY804TB-A智能電流表
附帶繼電器輸出和變送輸出功能
2.儀表接線：輸入端子接4號和8號
3.參數設定：
1）輸入密碼0089，設定輸入信號編號如下： 輸入信號編號 P-Sn＝4（AV：0～5A)；
2）輸入密碼0036，設定量程顯示參數如下：
零值 PvL＝000.0；
滿值 PvH＝200.0；
小數點位置 dot＝1（顯示范圍：0.0～200.0)； 數字濾波系數 FILt 可根據現場干擾酌情設定。
3）輸入密碼0001，設定報警參數如下： 電流上限報警吸合值 AH1=180.0A；
電流上限報警釋放值 AL1=179.7A； 電流下限報警吸合值 AH2=120.0A； 電流下限報警釋放值 AL2=120.3A；
4）輸入密碼 0042，設定變送輸出參數如下： 變送輸出類型選擇 obty=4～20mA；
變送輸出下限值 obL=000.0； 變送輸出上限值 obH =200.0；
