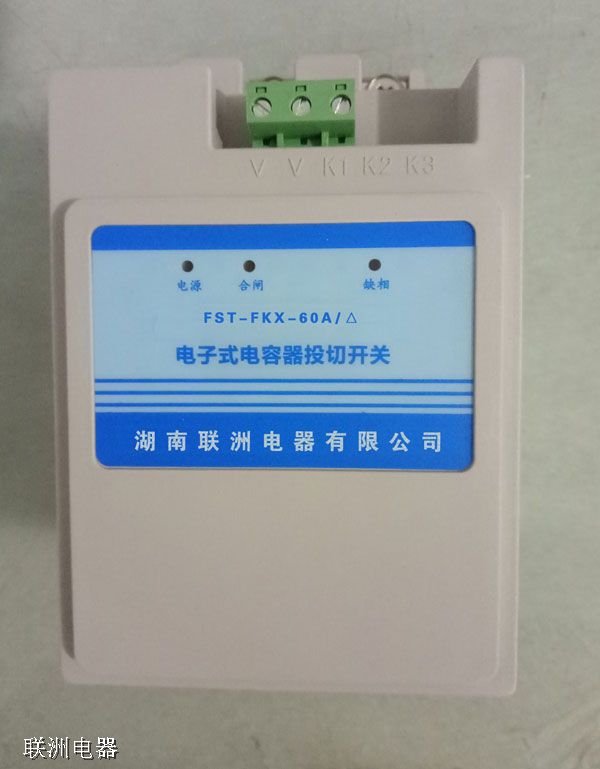

HHFK0.25-10-3復合開關的介紹
HHFK智能低壓復合開關復合開關是較新一代低壓無功補償裝置中電容器的投切開關，是一種智能化的環保節能型控制執行部件，是我公司針對可控硅和交流接觸器在低壓無功補償應用方面存在的先天不足而精心研制開發的較新科技成果。本產品適用于對低壓無功補償電容器的通斷控制。基本工作原理是將可控硅與磁保持繼電器并接。使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸器無功耗的優點。
該產品與交流接觸器、可控硅或固態繼電器等開關元件相比較有很大的技術優勢。主要優點是接到外部控制信號后，通過邏輯判斷，自動尋找較佳投入(切除)點；保證過零投切，無涌流；觸點不燒結；能耗小；無諧波注入；同時具有電壓異常保護；缺相保護；元件故障保護；運行指示等功能。與同類產品相比，其在技術上具有極大的先進性，高能低耗，環保節能，尤其是在涌流和安全可靠性方面性能大大提高。
另外，對于現代化的配電柜的合理要求，我們將新開發的產品體積縮小，更人性化的設計讓接線用戶不在難接，我們采用了拔插接口，讓您隨時隨地方便的拔下接插件接好線后插上即可
型 號: （分補型）HHFK0.25-10-3、HHFK-0.25-20-3、HHFK-0.25-30-3、HHFK-0.25-40-3.
型 號：（共補型）HHFK-0.4-10-3、HHFK-0.4-20-3、HHFK-0.4-30-3、HHFK-0.4-40-3.
控制容量 ≤16Kvar≤20Kvar≤25Kvar≤30Kvar≤40Kvar
額定電流 24A 30A 38A 45A 60A
絕緣等級：在正常大氣條件下，≥10MΩ
啟動電壓：直流：9～12V
輸入阻抗：≥6.8K
導通阻抗: ≤0.01Ω
主要技術特點
1.過零投切：
復合開關的基本工作原理是將可控硅與磁保持繼電器并接，實現電壓過零導通和電流過零切斷，使復合開關在接通和斷開的瞬間具有可控硅開關過零投切的優點，而在正常接通期間又具有接觸器開關無功耗的優點。其實現方法是：投入時是在電壓過零瞬間可控硅先過零觸發，然后再將磁保持繼電器吸合導通；而切出時是先將磁保持繼電器斷開，可控硅延時過零斷開，從而實現電流過零切除。
2.采用單片機控制投切并智能監控可控硅、繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能：
1)電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相則自動退投；
2)欠壓保護：電壓≤額定電壓(220V)的20%時開關拒絕閉合；
3)自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開；
4)停電保護：接通后遇突然停電時，自動跳閘斷開。
3.無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由繼電器吸合、導通，而繼電器吸合導通就不會產生諧波。
4.功耗小：由于采用了磁保持繼電器，控制裝置只在投切動作瞬間耗電，平時不耗電；且由于磁保持繼電器的的接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，降低了成本。徹底避免了可控硅的燒毀現象，同時也對同機運行的其它電器不造成危害，真正達到了節能降耗的目的。
5.輸入信號與復合開關光電隔離：抗干擾能力強，工作安全可靠。
6.產品采用先進的智能控制技術與較新的電子元器件，與同類產品相比，在涌流和安全可靠性方面具備極高的性能優勢。
主要技術參數
額定工作電壓:380V,220V/AC±15%
控制電壓:DC8-18V
工作電源:220V士10%
電壓畸變率:≤5%
使用壽命:壽命長
額定頻率:50Hz±0.5
控制容量:(三相≤40KVar:△型接法）
(單相≤12KVar:Y形接法)
接觸壓降:≤100mV電路功耗:≤1.5VA
響應時間:≤1000ms接點耐壓:≥1600V
導通阻抗:≤0.003
每次接通與關斷間隔:≥1秒
連續兩次接通間隔:≥30秒
注:當開關斷開后再導通須延時30秒(內定)
絕緣等級:在正常大氣條件下,≥10M
功能恃點
1.電壓過零投入,電流過零切除,無涌流,不產生過電壓
2.功耗低,不產生諧波
3.輸入信號控制用光電開關隔離,高EMC保護措施,抗干擾能力強
4.開關運行狀態具有電源、分閘合聞、延時、相序、缺相指示功能
5.可直接與本公司動態無功補償控制器配套使用
