HYDB-B-6過電壓保護的用途
隨著近年來我國大規模城鄉電網改造， 我國越來越多的城市配電網大量采用氧化鋅避雷器， TBP過電壓保護器等避雷產品， 如何妥善解決雷擊斷線問題，以確保配電網的安全運行是一個迫切需要解決的問題.本文*先介紹了10KV架空絕緣導線雷擊斷線機理及現在的一些解決方法，然后對架空絕緣導線防雷擊斷裝置-過電壓保護器的各種性能進行了詳細研究， 主要包括：TBP過電壓保護器的避雷器性能參數研究， TBP過電壓保護器的串聯間隙性能參數研究， 安裝TBP過電壓保護器對限制配電線路雷擊感應過電壓的作用， TBP過電壓保護器的安裝密度研究， TBP過電壓保護器的保護效果研究， 線路過電壓保護器實驗研究，架空線路過電壓保護器的保護性能防真理論研究，結果發現，及時切斷雷電流引起的工頻續流是防止架空絕緣導線線路雷擊斷線事故的根本方法， 采用外串聯間隙加避雷器構成的TBP過電壓保護器具有更高的運行可靠性， 是目前發展的主要方向。

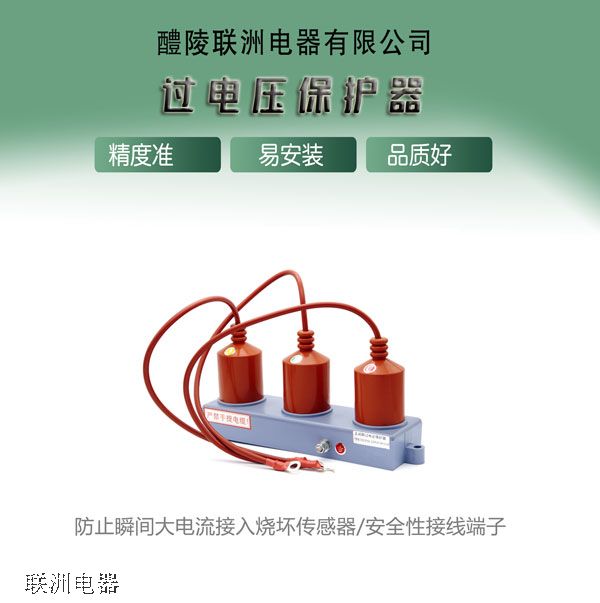

相組合過電壓保護器分別由四只保護單元組成（即三只相單元及一只地單元）。使用時，三只相單元通過高壓電纜分別接在電力系統被保護設備對應B，C三相相線上，地單元的接地端接地，其中相單元的任意兩個單元組成相間保護的保護器。而相單元的任意一單元與地單元可組成相對地保護的保護器。這樣，被保護設備的相間和相對地都可得到有效保護。
無間隙保護器在投運前及運行一段時間后應做預防性試驗。其項目為直流1mA參考電壓及0.75U1mA下漏電流測量。試驗是在TBP的相-相，相-地的接線端子之間進行。測相-相的直流參考電壓時，是在兩相的高壓電纜引出端上進行，測相－地的直流參考電壓時，是在相單元和地單元的接線端子間進行。
待流過保護器的電流穩定在1mA時，讀取電壓值，其值不應小于特性表中規定值。然后再在0.75U1mA下讀取相應的電流值，其值不應大于特性表中的規定。在測得讀數后，應立即降低電壓，切斷電源。在讀取電壓時，不允許長時間的停留。測試過程應盡可能短，施加電壓時間不得超過1分鐘。
應存放在清潔，干燥的地方，不要受到腐蝕性氣體或液體浸蝕。 保護器在運輸，貯存，開箱和安裝時，應直立放置，避免沖擊碰撞。 對有污穢的地區（本產品為戶內使用），應注意對保護器的定期清掃，以免由于硅膠套表面污穢嚴重引起內部過熱而損壞。 用戶在遵守本規定條件下，按常規使用保護器，保護器自發貨之日起，一年內出現因質量不良不能使用者，可無償更換或修理。保護器在投運前及運行一段時間后應做預防性試驗。保護器不能測耐壓。安裝使用前試驗：按七檢測方式。在投運前及運行一段時間后做預防性試驗中。
