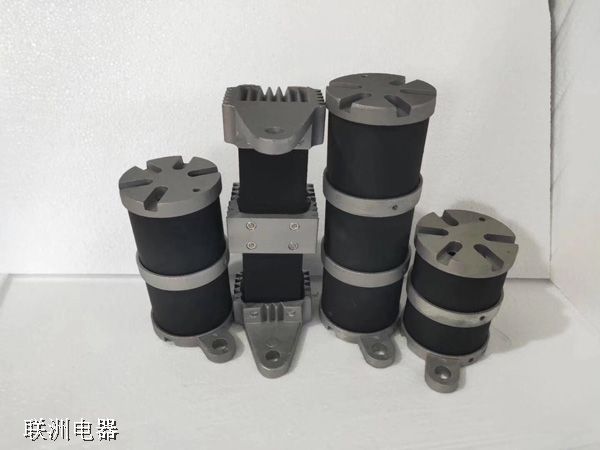

一次消諧器 LXQIII-35的用途
在中性點非有效接地系統中，為了測量三相對地電壓和監視對地絕緣，PT的中性點直接接地，由于PT低壓側負載很小，接近于空載狀態，從高壓側對地看入的等效勵磁感抗很大，在某些切換操作或接地故障消失之后，PT的等效勵磁感抗將與系統對地等效電容構成特殊的諧振回路，激發起各種諧波的鐵磁諧振過電壓，引起PT飽和，由于PT熔斷器不能有效熔斷數百至數千毫安的飽和勵磁電流，Z終導致PT燒損、PT柜及避雷器爆炸、母線短路、沖擊主變、威脅工作人員人身安全等事故，對電網的安全運行構成了很大的威脅，并嚴重影響了供電的可靠性。
傳統的一次消諧阻尼電阻選用壓敏電阻(通常為碳化硅材料)，即正常運行條件下呈現為高阻，發生諧振時電阻阻值下降，這樣不利于消除諧振，正常運行狀態下，還會對互感器的測量精度產生影響，嚴重時還可能放大中性點不平衡電壓，導致系統不能正常運行；二次消諧對消除重復發生的諧振作用不佳，對互感器的測量也會產生影響。
我公司研制的HDXL一次限流消諧器，能夠實現連續快速消諧，基波諧振的消諧時間約為1.56s,分頻諧振的消諧時間約為2.1 s左右。在3.5倍過電壓下，限流消諧器能夠將PT激磁電流限制在100mA以下，
工作原理：
利用電阻的阻尼作用，可破壞其諧振條件，使諧振消除。HDXL一次限流消諧器串聯安裝在PT中性點與地之間，正常運行狀態下電阻為40kΩ左右，而PT一次繞組的阻抗為兆歐級，因此不會對PT的各項性能產生影響，同時也不會明顯改變系統的各項參數。當PT發生諧振時鐵芯飽和，一次繞組激磁電流增加，HDXL一次限流消諧器溫度升高，電阻快速增長，能夠較好的發揮出阻尼作用。而且諧振能量越大，HDXL一次限流消諧器的消諧時間越短，對設備的絕緣更為有利。
HDXL一次限流消諧器結構簡單、體積小巧，安裝方便，運行可靠;
在正常運行條件下，HDXL一次限流消諧器呈現低阻，不改變電壓互感器的運行工況，對互感器的測量精度不會產生影響。發生PT鐵磁諧振時， DXL一次限流消諧器因快速呈現高阻而實現快速消諧;
能夠實現連續快速消諧，諧振過電壓幅值越大，消諧時間越短;
能夠限制電壓互感器一次繞組的激磁電流突增，防止因電壓互感器一次繞組電流增加， 熔斷器熔斷后因能量不足不能滅弧引發的母線短路事故。
