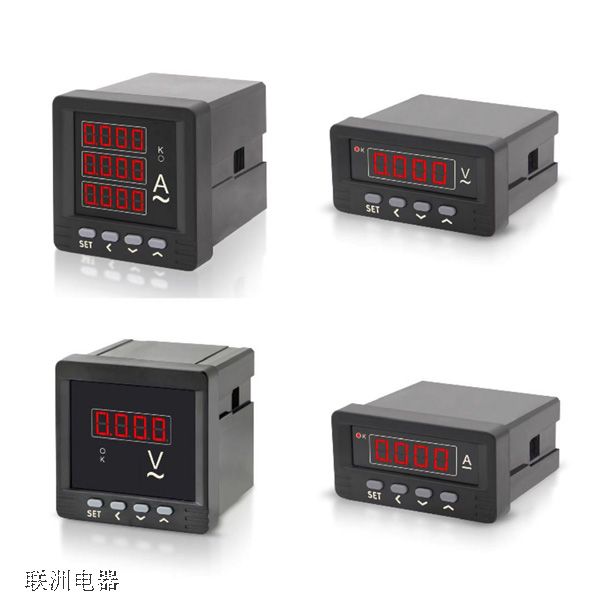

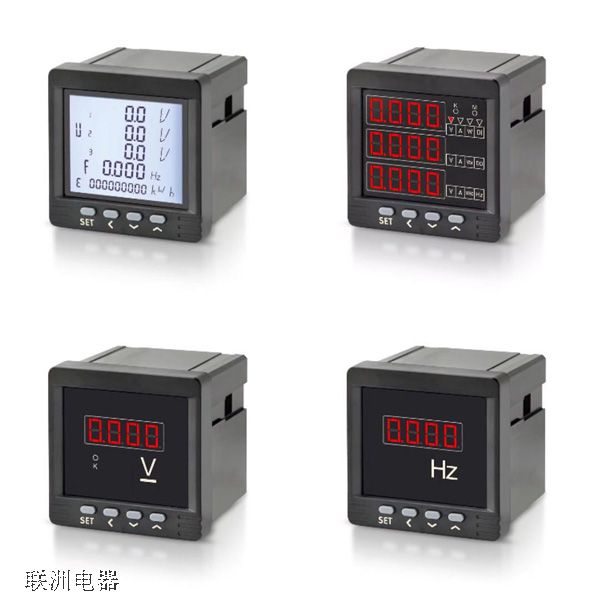

多功能電力儀表NPM72Y-ID的介紹
多功能電力儀表NPM72Y-ID是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸,可廣泛應用變電站自動化,配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為級、實現LED現場顯示和遠程RS-485數字接口通訊,采用 MODBUS-RTU通訊協議。
技術參數
電流測量顯示范圍：AC 0 ～10A(直接測量)、 AC 0～999.9kA（外附電流互感器）
額定輸入電流：1A、5A
輸入頻率范圍：45~65Hz
測量準確度：0.5級
采樣速率：2次/s
測量顯示方式：真有效值測量，三排4位LED數碼管顯示
輸入回路功耗：＜0.5VA
顯示分辨力：*為0.001A，小數點自動移位，A/kA單位自動切換
輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
報警輸出：三相上下限報警同一繼電器輸出，繼電器觸點容量AC250V/2A、DC30V/2A
變送輸出：線性度0.3%，輸出可在0－10mA、0－20mA、4－20mA之間自由切換，負載電阻≤300Ω，變送輸出與信號輸入及輔助電源端口之間電氣隔離
通訊接口：RS485串行通訊，采用MODBUS_RTU通訊協議
工作環境：溫度-10～50℃，濕度≤85%RH的無腐蝕性場合
