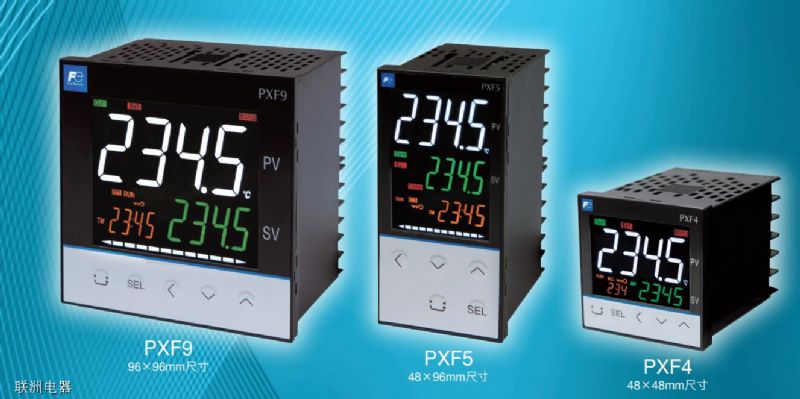

PXR4TEY1-5V000和PXF4ABY2-1W100溫控器說明書
一、 PXR型數字溫控表的功能特點如下：
1. 前面板IP66防水結構，三健式菜單操作；
2． 標準螺釘接線，無須插座；
3. 縱向尺寸比PXW表更短；
4. UL/CSA/CE認證標志；
5. 測量值大LED紅色顯示；
6. 控制功能多種： 簡單ON/OFF控制，PID帶自動調節控制，模糊及PID帶自動調節控制，PID自適應調節控制；
7． 再傳輸功能（選件）：傳感器測量值可以以4-20MA型式傳送到PHR型數據記錄儀，PLC及個人計算機中；
8． 8段斜坡/保溫程序控制功能（選件）；
9． RS-485通訊功能（選件），可與FUJI POD及個人計算機通訊；
10．數字輸入控制功能（選件）：通過一點開關量ON/OFF， 可改變設定值SV，控制動作起/停，斜坡/保溫控制的開始/ 復位，自動調節功能的起/停，報警鎖存的復位、定時器計時開始；
11. 加冷卻控制（選件）：有利于節能；
12. 加熱斷線報警(選件)；
13. 兩點各種報警功能(選件)：絕對值報警,區間報警,偏差報警;
14. 具有塑機專用的模糊+PID控制功能：
15. 內部定時器功能 二、型號及尺寸 PXR3 24×48×97 （高×寬×深） PXR5 96×48×78 （高×寬×深） PXR4 48×48×78.8 （高×寬×深） PXR9 96×96×79.5（高×寬×深） 技術指標
控制類型: PID 控制、on/off控制、自整定、模糊控制單輸出或加熱/制冷雙輸出。 輸出配置: Z多5個輸出，其中Z多2個控制輸出，Z多3個報警輸出。 報警類型:過程高/低報警、偏差報警、帶報警、加熱器斷線報警。 人機界面:3鍵操作，雙4位 LED 顯示、5個LED 指示燈。 輸入: 熱電偶: J、K、R、S、T、B、E、N、PL2。 RTD: 3線 PT100、每線Z大阻值10W(三線要平衡)。 線性直流: 4~20mA、1~5V，量程-1999~9999，小數點位置可調。 阻抗:熱電偶1MΩ、V輸入時400KΩ、4~20mA輸入時250Ω。 精度: 滿量程的±0.5% ±1 LSD 采樣頻率: 每秒2次。 傳感器斷路檢測: 傳感器短路或斷路時，輸出方式可設為Z大或Z小功率輸出。 輸出和選件: 控制繼電器: SPDT 3A 240V AC/30V DC 繼電器，壽命>10000000。 SSR 輸出: 驅動能力 24V DCZ大負載60mA。 報警繼電器: SPDT 1A 240V AC/30V DC 繼電器，壽命>10000000。 控制直流輸出: 4~20mA Z大負載600Ω。 程序: 4斜坡/4保溫
操作環境 溫度和濕度: -10~55°C (儲存溫度-20~60°C )，相對濕度<90%。 電源: 100~240V 50/60Hz，功耗 10W。 前面板防護: IEC IP65/NEMA 4(背報部防護 IP20)。 認證: SO9001、CE、UL 、Ulc。
PXR3面板尺寸24*48mm開孔尺寸(45*22)
PXR4 面板尺寸48*48mm開孔尺寸(45*45)
PXR5 面板尺寸48*96mm開孔尺寸(45*92)
PXR7 面板尺寸72*72mm開孔尺寸(69*69)
PXR9 面板尺寸96*96mm開孔尺寸(92*92)
PXR4TEY1-5V000
PXR4NCY1-5V000
PXR4NAY1-5V000
PXR4TCY1-8VM00
PXR4TAY1-8VM00
PXR4TEY1-8VM00
PXR4NCY1-8VM00
PXR4NAY1-8VM00
PXR4BEY1-8V000
PXR5TCY1-8V000
PXR5TAY1-8V000
PXR5TEY1-8V000
