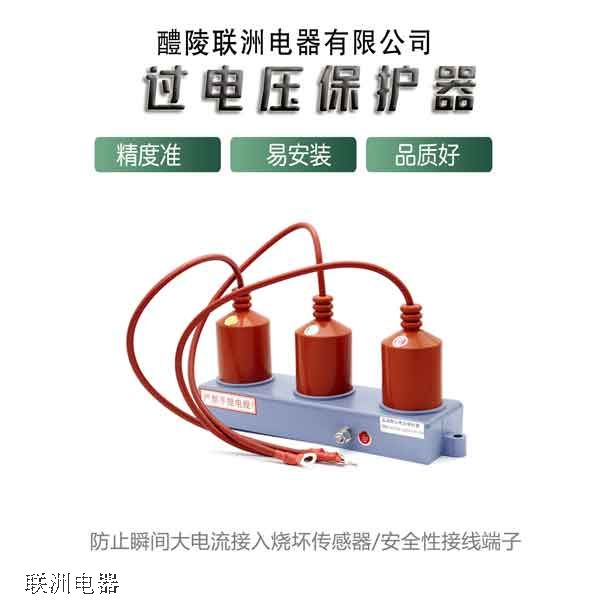

TBP-A-12.7F/85過電壓保護器的介紹
三相組合過電壓保護器分別由四只保護單元組成（即三只相單元及一只地單元）。使用時，三只相單元通過高壓電纜分別接在電力系統被保護設備對應B，C三相相線上，地單元的接地端接地，其中相單元的任意兩個單元組成相間保護的保護器。而相單元的任意一單元與地單元可組成相對地保護的保護器。這樣，被保護設備的相間和相對地都可得到有效保護。
相間殘壓水平較低，對相間，相地受安裝尺寸影響的場所，相對單體式避雷器來說，結構更為緊湊，其優越性更的氧化鋅避雷器可靠程度還在不斷完善，各生產廠家制造工藝水平存在差異，護器的技術參數選擇也是非常重要的，參數的不同保護程度也不同，因此在不2.2變電所過電壓保護器著火分析。
三相組合式無間隙過電壓保護器，是由性能優越的非線性氧化鋅為主的電阻片經特殊工藝封裝于硅膠套內而組成。由于氧化鋅電阻片具有良好的非線性伏安特性，當系統出現過電壓時，氧化鋅電阻片呈現低電阻，使保護器殘壓被限制在設備允許值下，從而有效地保護了供電系統設備。而保護器在系統正常運行電壓下，它呈現高電阻，幾乎接近絕緣狀態，使系統與地絕緣。
無間隙保護器在投運前及運行一段時間后應做預防性試驗。其項目為直流1mA參考電壓及0.75U1mA下漏電流測量。試驗是在TBP的相-相，相-地的接線端子之間進行。測相-相的直流參考電壓時，是在兩相的高壓電纜引出端上進行，測相－地的直流參考電壓時，是在相單元和地單元的接線端子間進行。
TBP過電壓保護器的保護效果研究
隨著近年來我國大規模城鄉電網改造， 我國越來越多的城市配電網大量采用氧化鋅避雷器， TBP過電壓保護器等避雷產品， 如何妥善
解決雷擊斷線問題，以確保配電網的安全運行是一個迫切需要解決的問題.
本文*先介紹了10KV架空絕緣導線雷擊斷線機理及現在的一些解決方法，然后對架空絕緣導線防雷擊斷裝置-過電壓保護器的各種
性能進行了詳細研究， 主要包括：TBP過電壓保護器的避雷器性能參數研究， TBP過電壓保護器的串聯間隙性能參數研究， 安裝TBP過
電壓保護器對限制配電線路雷擊感應過電壓的作用， TBP過電壓保護器的安裝密度研究， TBP過電壓保護器的保護效果研究， 線路過
電壓保護器實驗研究，架空線路過電壓保護器的保護性能防真理論研究，結果發現，及時切斷雷電流引起的工頻續流是防止架空絕緣
導線線路雷擊斷線事故的根本方法， 采用外串聯間隙加避雷器構成的TBP過電壓保護器具有更高的運行可靠性， 是目前發展的主要方
向， TBP過電壓保護器至少要隔一基桿塔裝一組才能起到較好的防護效果， 如要取得全面的保護， 則必須每基桿塔裝一組TBP過電
壓保護器的方式進行保護， 運行實踐表明， 安裝TBP過電壓保護器確實能對架空絕緣導線的雷擊斷線起到良好的保護作用.
TBP過電壓保護器的保護效果研究
1.提高供電的安全可靠性
有利于改善和提高配電系統的安全可靠性， 大大減少因雷電而造成的損害， TBP過電壓保護器可以防止外物引起的過電壓， 減少停電
次數減少維護工作量，提高線路的供電利用率.
2.利于城鎮綠化
3.簡化桿塔結構
可以簡化線路桿塔結構，續約線路成本.
4.便于高壓深入城市負荷中心
采用TBP過電壓保護器可以提高配電網的質量， 還可以減少損耗
5.使用壽命長
6.便于線路檢修，減少檢修工作量
由于采用TBP過電壓保護器， 使配電網安全得到明顯提高， 減少維修工作量， 延長檢修周期， 從而減少因檢修可停電的時間.
7.便于運行和維護
8.有效防止各種過電壓的產生.
