WHZK-600操控的技術參數
開關柜智能操控裝置用于3～35kV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜，具有一次模擬圖、高壓帶電顯示、帶電閉鎖、分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、RS485遠程通訊接口、語音提示、無線測溫（選配）等多項功能；產品采用微處理器控制，內部元件大部分為優質進口工業級品牌，具有穩定可靠、壽命長、抗干擾性強等優點；產品通過質量認證。該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。
2.介質強度：≥AC2000V
3.絕緣性能：≥100MΩ
4.電壓回路功耗：≤8VA
5.抗電磁干擾功能：符合IEC255-22的標準規定
6.動態閃爍頻率：兩次/秒
7.濕度控制范圍：20~100%RH
8.溫度控制范圍：-20℃~+100℃
9.開關量輸入端子和LED數碼顯示關聯關系：動態配置
10.通訊方式：RS485，ModBus協議
智能操控裝置廣泛應用于3-35KV戶內開關柜，如：中置柜、手車柜、固定柜、環網柜等多種開關柜，適用于進線柜、出線柜、電容器柜、母聯柜、變壓器柜、互感器柜、計量柜、電機控制柜等多種形式的主回路控制柜。具備實時動態顯示一次模擬圖及其相應的分合位動作狀態、儲能指示、接地開關指示、預分預合閃光指示、帶電顯示及閉鎖、溫濕度顯示及其控制觸頭或電纜接頭溫度測量、驗電核相、二次回路電壓值顯示、人體感應照明及提示、語音防誤提示、多種電力參數測量、RS-485通信接口、等功能并可安裝多種操作旋鈕和轉換開關。提供了個性化的產品定制策略，選型時，用戶總可選取擇到一款適合自己需求的產品和功能組合。真正實現為用戶“量身定做”產品廣泛應用于制造、建筑、交通、機場、水泥、石化、電力、冶金、市政、核電等領域

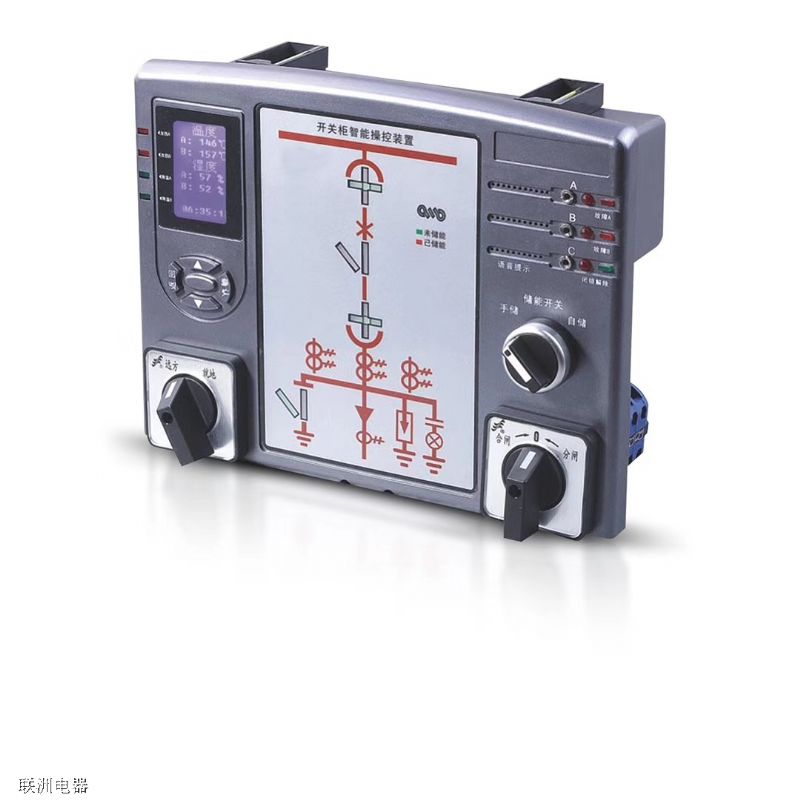

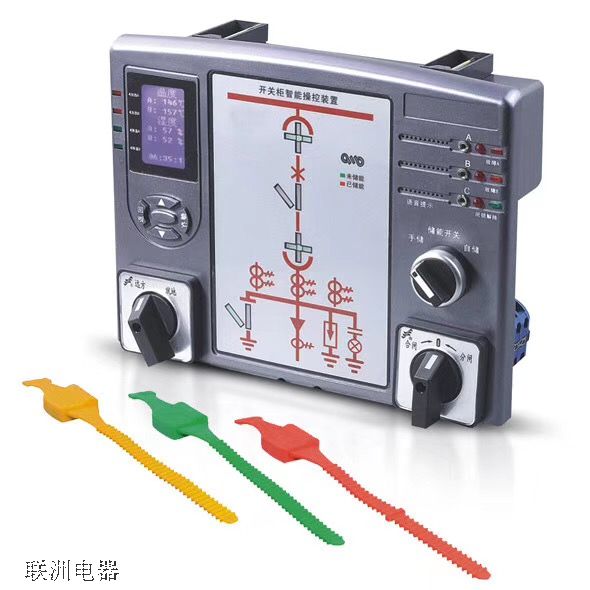

產品概述：開關柜智能操控裝置功能強大，用于3-35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜，可取代傳統開關柜的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分合閘按鈕等元件，具備了斷路器分合閘狀態指示、儲能指示、接地開關指示、手車位置指示、智能語言防誤提示、高壓帶電顯示、分合閘回路電壓顯示、人體感應、柜內照明及RS485通訊接口等多項功能。
技術指標：絕緣阻抗≥100兆歐,濕度測量范圍0～99%RH,溫度測量范圍-20℃～100℃濕度測量精度±5%RH,溫度測量精度±1℃,工作電源AC/DC220V,介質強度 ≥AC2000V.LED(kV)啟輝電壓母線電壓×0.15～0.65.閉鎖啟控電壓（kV）母線電壓×0.65,抗電干擾 符合IEC255-22標準,環境溫度 0℃～70℃,相對濕度≤95%RH,海拔3000m
性能特點：一次模擬圖指示,具有分合閘回路完好指示.語音防誤提示功能.二次分合閘回路電壓測量及顯示人體感應探頭.遠方/就地、分/合閘操作.溫濕度數字控制功能.通訊功能RS485
