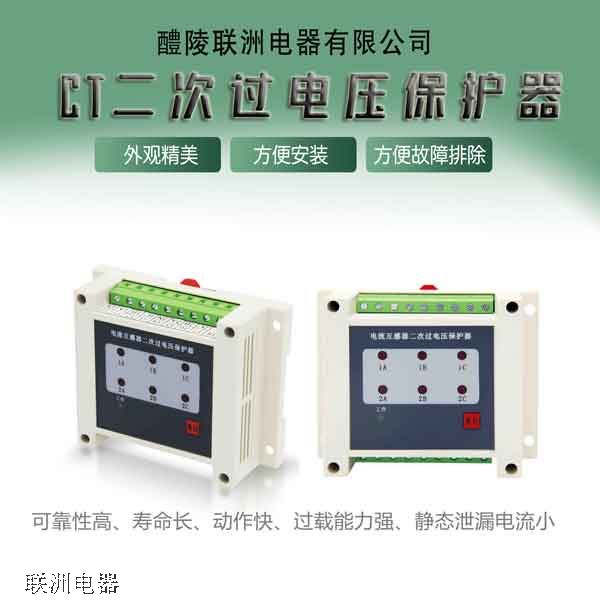

XHCTB電流互感器二次過電壓保護器說明書
電流互感器(CT)在電力系統中,廣泛用于一次測量與控制。電流互感器的二次側近似短路狀態,輸出極小的電壓。運行中如果二次側開路,或一次側繞組流過異常電流(如雷電流、諧振電流、電感啟動電流、電容充電電流等),都會在二次側產生數干伏甚至上萬伏的過電壓。這不僅給二次側系統絕綠造成危害,還會使電流互感器過激而燒毀,甚至危機工作人員的生命安全。電流互感器保器是多回路保護器。安裝于開關柜二次導軌上。保器本身有復位按鈕,有遠程復位端子(J1、J2)可以延伸到操作部位,保護輸出的同時有繼電器的閉合觸點輸出(K1、K2)可以用于自動化連鎖。
產品選型
XHCTB-口
保護線圈數量
電流互感器二次過電壓保護器

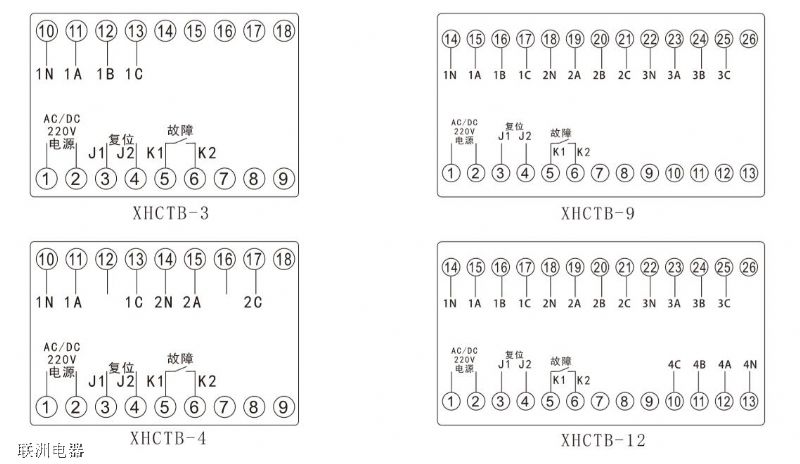

產品外形及接線
3-6繞組產品外形:115*90*40mm
3-6繞組固定孔距:105*70
9-12繞組及以內產品外形:145*90*40mm
9-12繞組及以內固定孔距:133*70
產品都可以導軌安裝:35標準導軌條
