軟啟動器接線圖：一次接線圖、二次接線圖
本文展示的是聯洲軟啟動器接線圖，雖然軟啟動器使用簡單，接線容易，但也還是有許多的剛接觸軟啟動器的技術人員有些不太容易理解，所以我還是決定次聯洲軟啟動器接線圖分享一下。

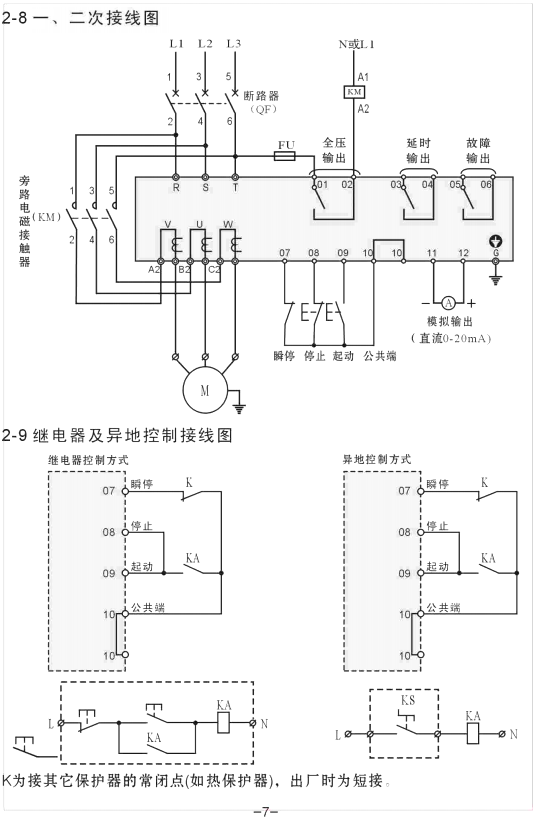

一二次接線原理圖：
聯洲軟啟動器特點：
主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。采用高質量串并聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。
器具有過載、缺相、運行過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、產品能在有限的電網容量下正常使用大功率電機并延長其使用壽命。
軟啟動器一次接線圖：

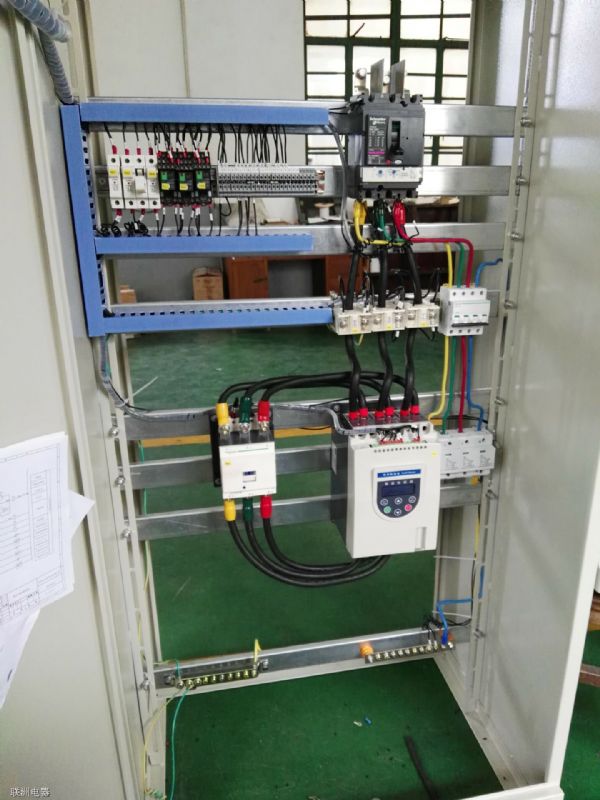

軟啟動器裝入配電柜里面的實物接線圖:
