相序保護繼電器的工作原理及接線圖
一般情況下，電動機工作的接線順序是有規定的，如果由于某種原因，導致相序發生錯亂，電動機將無法正常工作甚至損壞。相序保護就是為了防止這類事故發生。
相序保護可采用相序繼電器，當電路中相序與指定相序不符時，相序繼電器將觸發動作，切斷控制電路的電源從而達到切斷電動機電源、保護電動機的目的。
1、相序保護繼電器用途：讓三相電動機轉動只往一個方向轉動，如果相線之間調換位置改變了相序，那么二次控制電路將變成開路狀態，電動機將無法啟動。
3、工作原理：相序保護繼電器是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護和相序保護功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。可廣泛應用于各種相序保護繼電器系統，替代傳統的相序繼電器和過欠壓保護器。

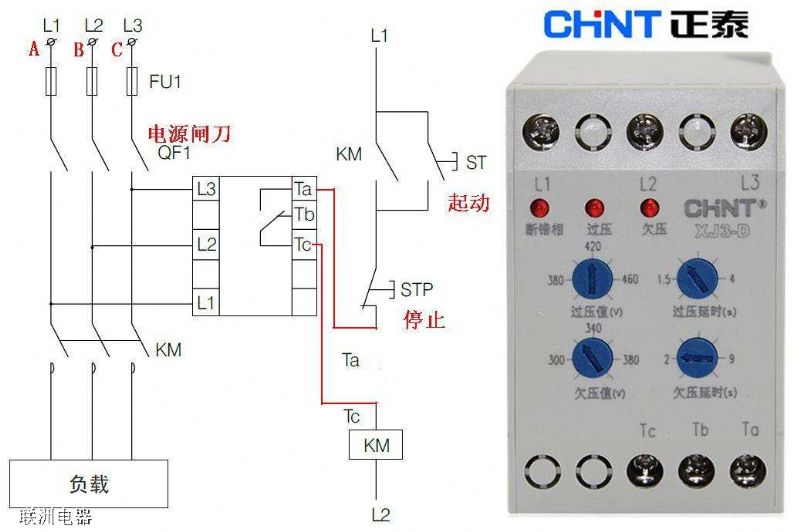

注：QF1合閘后保護器得電，Ta Tc閉合，Tb Tc斷開。
相序保護器接線不需要其他配件，上端三個接線點接三相電源的火線。下端只有觸點控制，沒有內部電源，需要外部電源，通常使用相序保護器的觸點控制中間繼電器的吸合，再通過中間繼電器的觸點控制總電源接觸器。相序不對或斷相，相序保護器觸點動作，中間繼電器線圈動作，斷開總電源接觸器的控制回路。使整個設備的動力電源斷開。

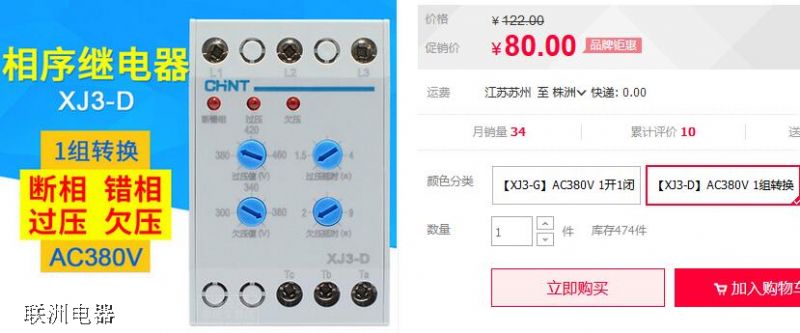

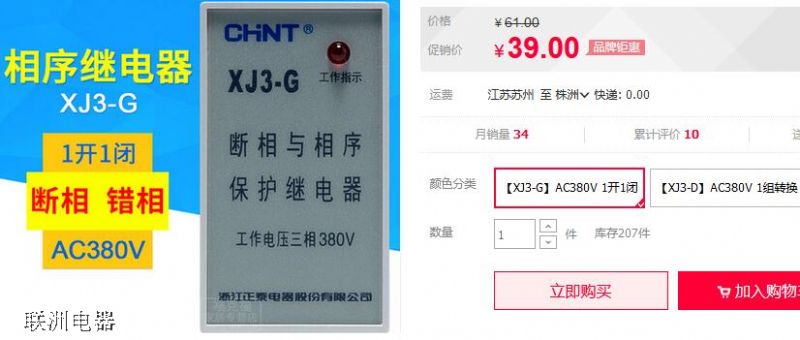

相序保護繼電器價格：
