485接口接線方法 RS485通訊接線真的很簡單（圖解）
想要正確地學好，必須先了解485接口通信的常識：
RS485采用平衡發送和差分接收方式實現通信：發送端將串行口的TTL電平信號轉換成差分信號A，B兩路輸出，經過線纜傳輸之后在接收端將差分信號還原成TTL電平信號。由于傳輸線通常使用雙絞線，又是差分傳輸，所以有極強的抗共模干擾的能力，總線收發器靈敏度很高，可以檢測到低至200mv電壓。所以，傳輸RS485信號在千米之外都是可以恢復。
RS485Z大的通信距離約為1219m，Z大傳輸速率為10mb/s，傳輸速率與傳輸距離成反比，在100kb/s的傳輸速率下，才可以達到Z大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485采用半雙工工作方式，支持多點數據通信。
485接口接線方法示意圖：
正確的485接口接線方法

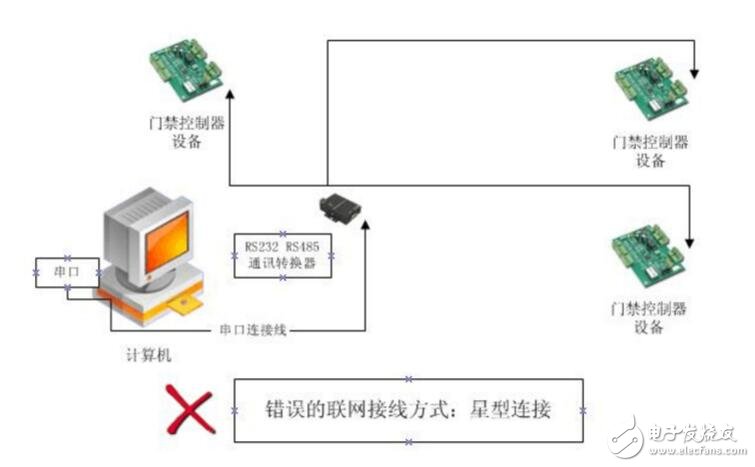

錯誤的485接口接線方法
485接口接線方法：
連接485通信鏈路時只需要用一對雙絞線將各個接口的“A"、“B"端連接起來，即：A 連接A ，B 連接 B。也可以使用RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。另外，終端電阻在有必要的時候再接也不遲。
485布線規范：
1、485信號線不可以和電源線一同走線。在實際施工當中，由于走線都是通過管線走的，施工方有的時候為了圖方便，直接將485信號線和電源線綁在一起，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定。
2、485信號線可以使用屏蔽線作為布線，也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸的，即由485+與485-的電壓差來作為信號傳輸。
