CG2832-II 箱式變壓器智能測控儀 風電和光伏電場好幫手
產品概述
2)遙測:兩路低壓側三相電流、三相電壓、頻率、功率因數、有功功率、無功功率、有功電度、變壓器鐵芯溫度等模擬量的采集;
3)遙控:對有電操功能的開關實現遠程控分和控合;實現對24kV (或10kV )箱變上述信息的遠程管理和自動化監控，滿足箱變工程"少人值守"的運行管理方式，實現箱變低壓側全部信息的監視、非電量保護和遠程控制等功能。
CG2832-II 箱式變壓器智能測控儀主要特點
◆監控單元適用于-40°C ~ 85C的風電場和光伏電場特殊工作環境要求的美式箱變智能監控單元;
◆監控單元的可靠性和先進性滿足箱變"少人值守"的運行的要求;

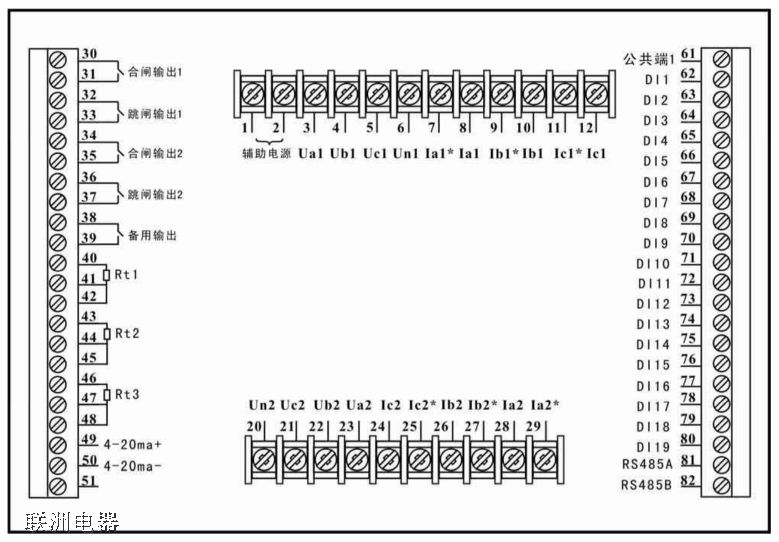

◆監控單元可提供5路繼電器空節點輸出、可選帶1路4 ~ 20mA直流模擬量采集、3路PT100溫度采集，2路獨立的電流、電壓、頻率、功率因數、功率、電度等電量監測，完全可以滿足現場應用;
◆監控單元可采集19路無源空接點輸入，如負荷開關位置、接地刀位置、低壓側開關位置等普通開關量信號;也可實現重瓦斯動作跳閘、輕瓦斯動作告警、SF6氣壓異常報警、變壓器高溫報警、變壓器超高溫跳閘、變壓器油位低等開關量信息;
◆監控單元通訊接口可滿足箱變自愈式環形光纖以態網通信要求，通信規約采用標準的MODBUS規約、DNP3.0或IEL60870- -5- -1-1，可方便地與箱變綜自系統接入;

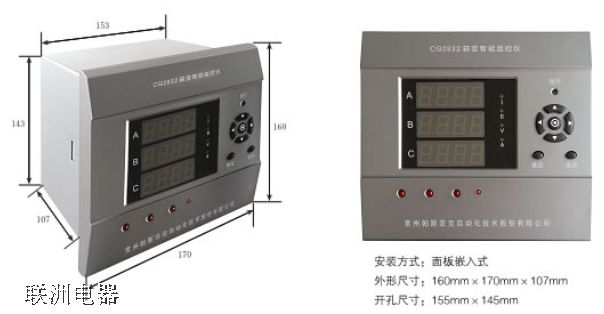

◆裝置結構按箱變開關柜要求設計，具有尺寸小，安裝方式簡單，配線方便等特點。
CG2832-II 箱式變壓器智能測控儀技術指標
◆工作環境溫度：- -40°C~ +85C
◆儲存環境溫度：-45C ~+85C,相對濕度不大于85%，宜儲存于防雨、防雪的室內，
周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體。
◆相對濕度:在Z高溫度為+75C時相對濕度不超過50%;在較低溫度下可以有較高的相對濕度，
例如20°C時達90%，因溫度變化偶爾產生的凝露，應采取特殊措施。
◆絕緣性能:絕緣電阻100MQ/500V
介質強度試驗:絕緣實驗：2kV(r.m.s)， 50Hz， 1min
沖擊電壓試驗：5kV(峰)， 1.2/50us， 0.5J3正，3負，間隔5s
◆電磁兼容(EMC)性
靜電放電抗擾度試驗:EN 61000-4-2及GB/T17626.2- 1998 IV級
射頻電磁場輻射抗擾度試驗:EN 61000-4-3及GB/T17626.3-1998 II級
電快速瞬變脈沖群抗擾度試驗：EN 61000- -4-4及GB/T17626.4-1998 IV級
浪涌抗擾度試驗( 1.2/50μs) ：EN 61000- -4- -5及GB/T17626.5- -1998 V級
電磁發射試：GB/T 14598. 16- -2002
◆額定測量參數:交流電流5A
交流電壓光伏AC380V風電AC690V
交流頻率50Hz或60Hz
◆測控裝置額定參數:工作電壓AC/DC 85 ~ 220V, 額定功耗不大于10W, 開關量輸入無源開關接點,
所有開關接點用途都可自行定義
◆控制繼電器輸出:交流220V回路：AC250V, 5A;交流380V回路：AC380V, 1.9A
直流回路：DC250V, 1.5A
◆信號繼電器輸出：AC250V, 5A DC30V, 3A
◆測量精度:電流：10%~ 120%le 0.5級
功率：0~500kW 1.0級
電壓：0.5 級10%~ 120% Ue0.5級
溫度：-20~ 120°C士1C
頻率：45Hz ~ 65Hz不大于0.02Hz功率因數：0~1 1.0 級
隨著全球能源消費劇增，煤炭、石油、天然氣等資源消耗速度的加快，人們對環保、節能、無污染認識的提高和技術發展，風能和太陽能作為一種可再生能源，對它的利用得到了-飛速發展，也越來越受到世界各國的重視。中國風能資源豐富，在國家大力發展清潔能源的政策支持下，自"十一五"規劃以來，中國風電產業發展迅猛，發展前景十分廣闊，預計在未來很長一段時間都將保持高速發展。
風電場和光伏發電場變壓器一般均采用美式箱變，為提高風電場和光伏發電場信息化、自動化水平，解決長期困擾用戶的箱變無法監控狀態，為消除信息孤島，我公司率先在國內針對風力發電和光伏發電的箱變，自主開發了CG2832系列箱式變壓器智能監控單元，該監控單元集電流、電壓、頻率、功率因數、功率、電度表等多種電量監測為一體。

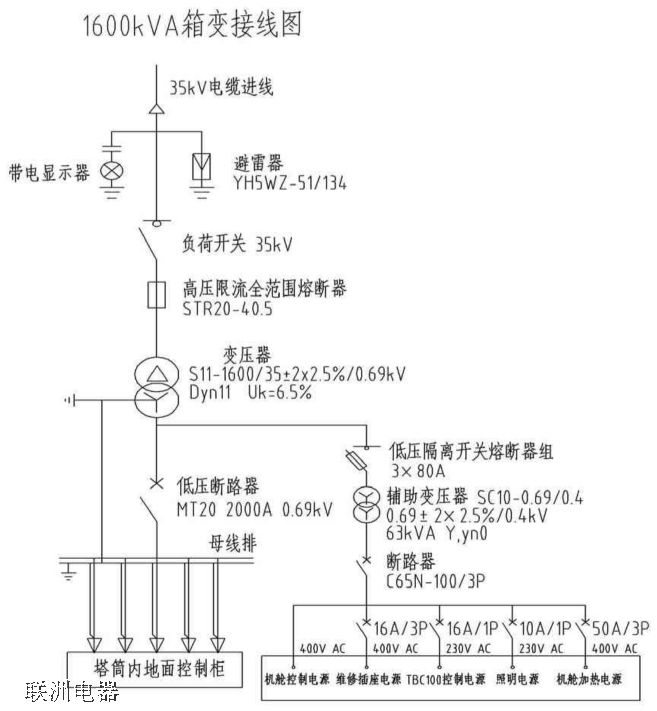

目前，國內外箱式變壓器工程均按“少人值守"的運行管理方式設計，將24kV (或10kV)、110kV (或220kV )微機保護裝置統一組建 為箱變綜合自動化系統，進而通過遠方調度來實現對箱式變壓器站的“遙信、遙測、遙控、遙調"功能，其典型主接線配置如下圖所示。
2)遙測:兩路低壓側三相電流、三相電壓、頻率、功率因數、有功功率、無功功率、有功電度、變壓器鐵芯溫度等模擬量的采集;
3)遙控:對有電操功能的開關實現遠程控分和控合;實現對24kV (或10kV )箱變上述信息的遠程管理和自動化監控，滿足箱變工程"少人值守"的運行管理方式，實現箱變低壓側全部信息的監視、非電量保護和遠程控制等功能。
CG2832-II 箱式變壓器智能測控儀主要特點
◆監控單元適用于-40°C ~ 85C的風電場和光伏電場特殊工作環境要求的美式箱變智能監控單元;
◆監控單元的可靠性和先進性滿足箱變"少人值守"的運行的要求;
◆監控單元可提供5路繼電器空節點輸出、可選帶1路4 ~ 20mA直流模擬量采集、3路PT100溫度采集，2路獨立的電流、電壓、頻率、功率因數、功率、電度等電量監測，完全可以滿足現場應用;
◆監控單元可采集19路無源空接點輸入，如負荷開關位置、接地刀位置、低壓側開關位置等普通開關量信號;也可實現重瓦斯動作跳閘、輕瓦斯動作告警、SF6氣壓異常報警、變壓器高溫報警、變壓器超高溫跳閘、變壓器油位低等開關量信息;
◆監控單元通訊接口可滿足箱變自愈式環形光纖以態網通信要求，通信規約采用標準的MODBUS規約、DNP3.0或IEL60870- -5- -1-1，可方便地與箱變綜自系統接入;
◆裝置結構按箱變開關柜要求設計，具有尺寸小，安裝方式簡單，配線方便等特點。
CG2832-II 箱式變壓器智能測控儀技術指標
◆工作環境溫度：- -40°C~ +85C
◆儲存環境溫度：-45C ~+85C,相對濕度不大于85%，宜儲存于防雨、防雪的室內，
周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體。
◆相對濕度:在Z高溫度為+75C時相對濕度不超過50%;在較低溫度下可以有較高的相對濕度，
例如20°C時達90%，因溫度變化偶爾產生的凝露，應采取特殊措施。
◆絕緣性能:絕緣電阻100MQ/500V
介質強度試驗:絕緣實驗：2kV(r.m.s)， 50Hz， 1min
沖擊電壓試驗：5kV(峰)， 1.2/50us， 0.5J3正，3負，間隔5s
◆電磁兼容(EMC)性
靜電放電抗擾度試驗:EN 61000-4-2及GB/T17626.2- 1998 IV級
射頻電磁場輻射抗擾度試驗:EN 61000-4-3及GB/T17626.3-1998 II級
電快速瞬變脈沖群抗擾度試驗：EN 61000- -4-4及GB/T17626.4-1998 IV級
浪涌抗擾度試驗( 1.2/50μs) ：EN 61000- -4- -5及GB/T17626.5- -1998 V級
電磁發射試：GB/T 14598. 16- -2002
◆額定測量參數:交流電流5A
交流電壓光伏AC380V風電AC690V
交流頻率50Hz或60Hz
◆測控裝置額定參數:工作電壓AC/DC 85 ~ 220V, 額定功耗不大于10W, 開關量輸入無源開關接點,
所有開關接點用途都可自行定義
◆控制繼電器輸出:交流220V回路：AC250V, 5A;交流380V回路：AC380V, 1.9A
直流回路：DC250V, 1.5A
◆信號繼電器輸出：AC250V, 5A DC30V, 3A
◆測量精度:電流：10%~ 120%le 0.5級
功率：0~500kW 1.0級
電壓：0.5 級10%~ 120% Ue0.5級
溫度：-20~ 120°C士1C
頻率：45Hz ~ 65Hz不大于0.02Hz功率因數：0~1 1.0 級
◆通訊功能：1路RS485或10/100Base- -Fx(自愈式光口)單模、雙模可選
