一、產品概述
1.概述
微機消弧裝置將微機技術用于電網電壓監測報警和遠程遙信，利用計算機快速、準確的數據處理能力實現故障報警等功能。通過對系統電壓采集，準確的辨別出:金屬接地故障、弧光接地、斷線故障，鐵磁諧振等。
本裝置對電力系統的運行故障均準確判斷，動作迅速，較完善地實現了監測保護等功能，并能實時記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
2.功能及特點
模塊化設計，結構緊湊，高速ARM核處理器使運算實時性和動作準確性得以保證;
實時監控系統狀態，對出現的異常運行狀態做出準確判斷，并作出及時動作;
工業標準的RS- -485通訊接口，可以向上位機傳送系統的運行狀態;
故障追憶功能，顯示最近10次歷史故障記錄;.
具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用;
雙硬件看門]狗電路確保軟件運行的可靠性;中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
3.信號燈及按鍵說明:
運行:正常運行指示燈， 閃爍頻率lHz;
報警:故障指示，系統正常運行后熄滅;
通訊:遠方遙信,指示燈閃爍;
+、-、↑、↓:菜單選擇和參數調整按鍵;
確認:進入下級菜單和確認參數設定按鍵;
取消:返回上級菜單和取消參數設定按鍵;
復位:系統重新啟動按鍵。
4.工作原理
微機消弧裝置是基于電壓互感器提供的電壓信號而設計的產品。裝置總體結構如下圖所示:主要由微機處理單元模塊、信號采集模塊、鍵盤控制模塊、裝置電源模塊、液晶顯示模塊、報警信號模塊和通訊單元模塊構成。
二、操作說明
設備在到達現場后，先進行裝置試驗，電源要求為直流220V土10%。在送電前需檢測電源的極性是否正確。
1.通電開機后液晶屏顯示:
消弧消諧裝置
|
2、顯示界面
| 運行 Ua:0.57V Ub:0.57V Uc:0.57V U△:0.57V 2012-11-18 12:00 |
當裝置上電后，將顯示系統運行電壓和當前時間。可以通過方向按鍵來進行顯示界面切換。
如~下圖所示:

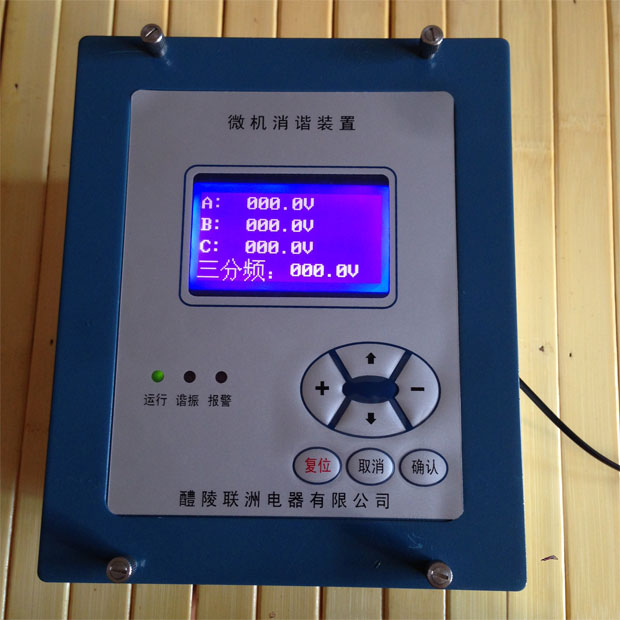

三相電壓:
| Ua:0.57V Ub:0.57V Uc:0.57V U△:0.57V |

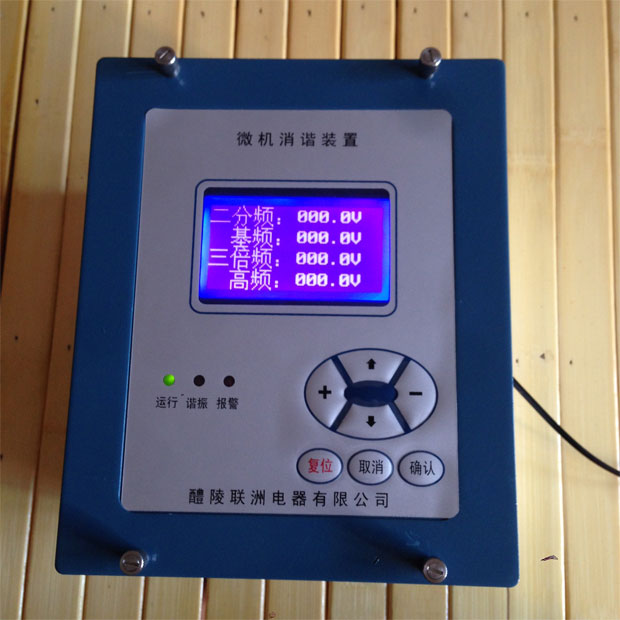

開口諧波電壓：
|
17HZ:001V 25HZ:001V 50HZ:057V 150HZ:001V |

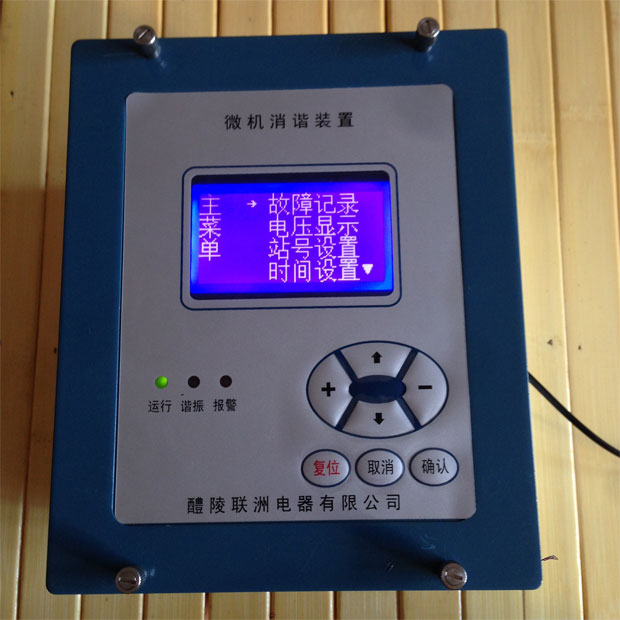

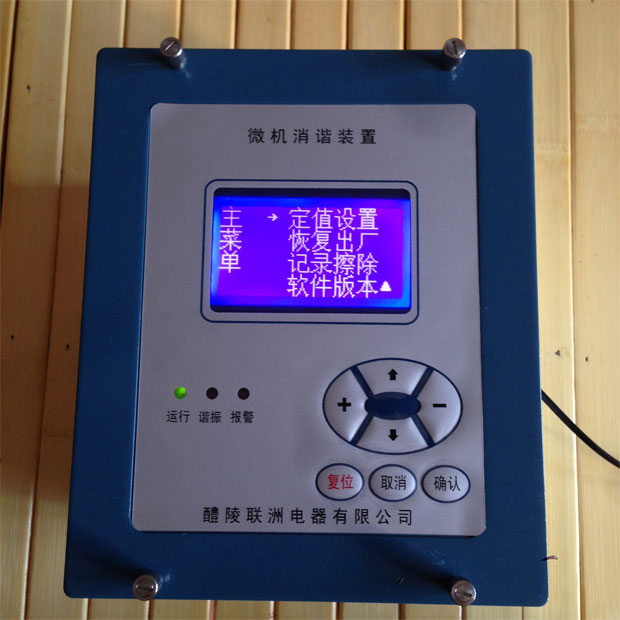

3.按下“確認”按鍵進入主菜單界面:
|
|
通過“↑↓”按鍵選擇操作項目，選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。主菜單共有6項。
4、故障記錄
故障記錄 01/10
|
通過、“牛↓”按鍵查詢最近10次故障的歷史記錄。按下“取消”返回主菜單界面，按“取消”返回主菜單界面，按“-”鍵清除存儲器記錄。
5、時間設定
|
|
通過按“↑↓”按鍵選擇修改時間參數(選中項反色顯示) ,“+，-”按鍵來修改時間，“確認”按鍵保存新設置的時間，“取消”按鍵不保存新設置的時間并返回主菜單。
6、通訊設置
| 通訊設置 1.波特率 9600 2.地址 01 |
通過按“↑↓”按鍵選擇修改參數項( 選中項反色顯示) ,”+，-”按鍵來修改對應的參數，“確認”按鍵保存新設置的參數，“取消” 按鍵不保存新設置的站號并返回主菜單。
7、參數設置
|
|
通過按“↑↓”按鍵選擇修改參數項(選中項反色顯示) ,“+， -”按鍵來修改對應的參數，“確認”按鍵保存新設置的參數，“取消”按鍵不保存新設置的站號并返回主菜單。
8、傳動試驗
| 1.A相: 分 2.B相: 分 3.C相: 分 分閘 |
通過按“↑↓”按鍵選擇修改參數項(選中項反色顯示)，“確認”按鍵來修改對應的參數“取消” 按鍵不保存新設置的站號并返回上級菜單。
9、出廠設置
按下“確認”恢復出廠參數設置
三、使用環境
1.海拔高度:小于2000m,特殊情況下可達4000m;
2.工作環境溫度: -10C- 60C ;
3.空氣相對濕度: 90% (259C)、50% (40C)
4.使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸
性氣體和破壞絕緣性氣體;
5.安裝地點具有防風、防雨和防塵設施。
四、接線端子示意圖
1. 端子A定義:
A16 UA電壓信號;
A15 UB電壓信號;
A14 UC電壓信號;
A12~A13 UO電壓信號
A8~A10 CT信號輸入;
A7~A9 PT開口三角輸入端;
A4~A6接地公 共端
Al~A3 RS485信號。
實物圖
2.端子B定義:
B19~B20信號公共端;
B16 遠端復位信號;
B13~B15高壓限 流熔斷器熔斷接口;
B12隔離開關輔助接點輸入接口;
B9~B1l反映三只真空接觸器是否合閘;
B7~B8分閘信號輸出端，在有信號時，可令已合閘某-相真空接觸器分開，在永磁式真空接觸器使用;
B1~B6合閘信號輸出端，在有信號時，可令相應真空接觸器合閘。
3.端子C定義:
C15~C16裝置工作電源輸入;
C11~C13接地公共端子;
C9 ~C10接地報警信號;
C7~C8失電報警信號
C5~C6斷線報警信號;
C3~C4諧振報警信號;
五、安裝尺寸
深度：115MM
六、通訊規約
MODBUS ( RTU模式)通訊規約，采用RS-485,波特率為9600BPS，1位起始位,8位數據位，無校驗，1位停止位，共10位。裝置出廠時站址和通訊波特率已設好了，站址為01。
CRC校驗權值為CRC-16=X16+X15+X5+1
主站詢問下行報文格式:
地址+功能碼+起始地址+字長度+ 16位CRC校驗碼
| 地址 | 功能碼 | 起始地址 | 數據長度 | CRC核驗碼 | |||
| ADD | 03H | 00H | 00H | 00H | 02H | CRC高 | CRC低 |
從站應答.上行報文格式:
地址+功能碼+字長度+數據長度+ 16位CRC校驗碼
| 地址 | 功能碼 | 數據長度 | 數據 | CRC核驗碼 | |
| ADD | 03H | 04H | 4字節 | CRC高 | CRC低 |
數據格式定義:
| 地址 | 定義 | 說明 |
| 0000H | 隔離刀閘位置 | 0000H分，0001H合 |
| 0001H | A相熔絲狀態 | 0000H正常，0001H熔斷 |
| 0002H | B相熔絲狀態 | 0000H正常，0001H熔斷 |
| 0003H | C相熔絲狀態 | 0000H正常，0001H熔斷 |
| 0004H | 動作相位 | 0000H 正常，0001H A相動作 0002H B相動作，0004H C相動作 |
| 0005H | 故障屬性 | 0000H 正常，0001H 弧光接地 0002H 金屬接地，0004H PT斷線 |
| 0006H | 諧振故障 | 0000H 正常，0001H 三分頻 |
例:若設備地址為1
1.讀取狀態數據:
主站發送: 01 03 00 000006 C5C8，其中C5 C8為CRC校驗碼;
設備回應:01030C000100000000000000000000978C,其中97 8C為CRC校驗碼。
此時，刀閘處于合狀態，其他狀態均正常。

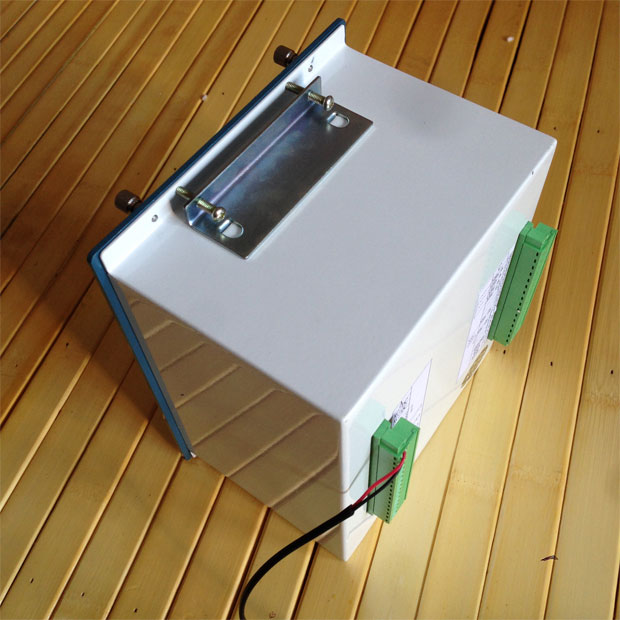

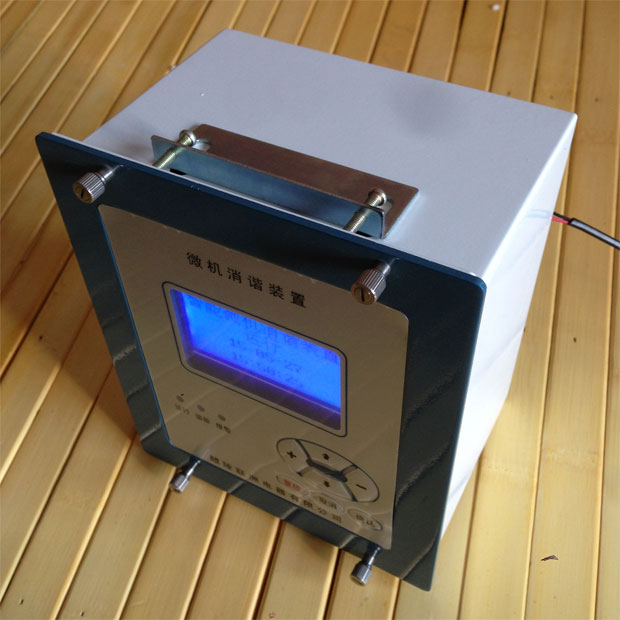

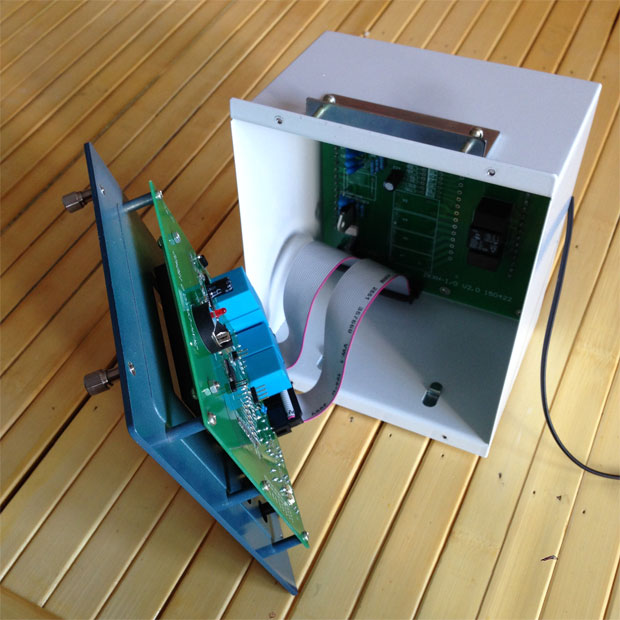

產品實圖
