光伏逆變器輸入電壓參數詳解

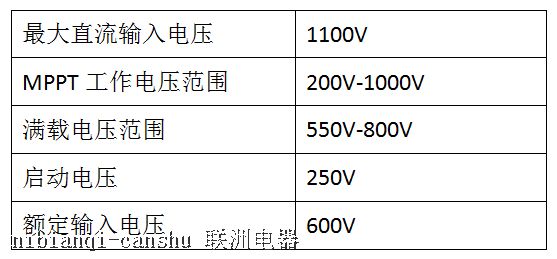

在光伏并網逆變器中，有很多輸入電壓技術參數：Z大直流輸入電壓、MPPT工作電壓范圍、滿載電壓范圍、啟動電壓、額定輸入電壓等等，這些參數各有側重點，都有用處。
Z大直流輸入電壓是限制組串的Z高開路電壓的，要求在極限Z低溫度時，組串的Z高開路電壓不能超過Z大直流輸入電壓，如組件的開路電壓是38V，溫度系數是-0.3%/℃，在零下25℃時，開路電壓為43.7V，則一路組串Z多是25個。25*43.7=1092.5V。
MPPT工作電壓范圍，是逆變器為了適應組件電壓不斷變化而設計出來的。組件的電壓，是根據光照和溫度的變化而變化的，而組件串聯的數量，也要根據項目的具體情況來設計，所以逆變器設定了一個工作范圍，只要在這個范圍內，逆變器都可以正常工作，電壓范圍越寬，說明逆變器的適用性越寬。
滿載電壓范圍是逆變器在這個電壓范圍內可以輸出額定功率，這是逆變器除了接光伏組件之外，還有一些別的應用，逆變器有一個Z大輸入電流，如40kW為76A，只有當輸入電壓超過550V時，輸出才有可能達到40kW，當輸入電壓超過800V時，損耗產生的熱量急劇增加，導致逆變器要降額輸出。所以組串電壓要盡量設計在滿載電壓范圍的中間。
啟動電壓，逆變器啟動前，組件沒有工作，處于開路狀態，電壓會比較高，當逆變器啟動后，組件處于工作狀態，電壓會降低，為防止逆變器會次重復啟動，因此逆變器的啟動電壓要比Z低工作電壓高一些。逆變器啟動后，并不代表逆變器馬上就會有功率輸出，逆變器的控制部分，CPU和屏幕等器件先工作，首先就逆變器自檢，再檢測組件和電網，完全沒有問題后，等光伏功率超過逆變器的待機功率，逆變器才會有輸出。
Z大直流輸入電壓比MPPT工作Z大電壓要高一些，啟動電壓比MPPT工作Z低電壓要高一些，這是因?yàn)閆大直流輸入電壓和啟動電壓兩個參數，對應組件的開路狀態，而組件的開路電壓一般要比工作電壓高20%左右。
要記住這么逆變器多參數是比較困難的，在光伏系統設計中，實際上只要記住“額定輸入電壓”這一個參數，就可以一勞永逸，自動滿足其它技術參數，秘密則在下圖：

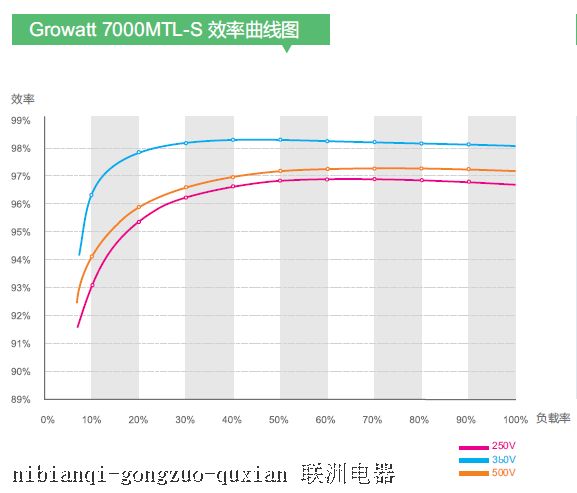

這個圖有3條線，代表3種輸入電壓時逆變器的效率，大家可以看到，不同的電壓，效率不一樣，其中藍色線360V的效率Z高，紅色線500V次之，紫色線250V效率Z低。這就傳達了這樣一個信息，如果把組串的電壓設計在額定電壓左右，逆變器效率會很高，發電量也就高。
為什么會這樣，要從逆變器的原理說起，組串式逆變器前級DC-DC-BOOST電路，需要把直流電壓升壓并穩定到一D值（這個叫直流母線電壓），才能轉為交流電，230V輸出，直流母線電壓要360V左右，400V輸出，直流母線電壓要600V左右，500V輸出，直流母線電壓要750V左右，540V輸出，直流母線電壓要800V左右。但組件串聯電壓一般沒有這么高，需要電路去調節，逆變器一般采用PWM方式去調整，有一個術語叫占空比，等于組件串聯電壓/直流母線電壓，占空比和效率有很大關系，占空比越大，電壓差越小，效率就越高。
掌握了這個秘密，組件配逆變器就不需要計算復雜的公式了，盡量把組串電壓配在逆變器的額定工作電壓左右，效率Z高，而且在極限低溫時不會超過Z高電壓，工作時也會在滿載MPPT電壓范圍內，絕對簡單實用。以60片280W多晶組件為例，單相220V逆變器，輸入額定電壓為360V，配11和12塊組件Z佳，三相400V輸出逆變器，輸入額定電壓為600V，配20和21塊組件Z佳，三相480V輸出逆變器，輸入額定電壓為700V，配23和24塊組件Z佳。如果達不到這個條件的，可以盡量靠近這個電壓。
